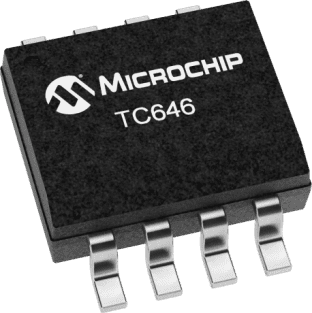

TC646 风扇控制器
TC646 是开关模式风扇速度控制器，设计为可与无刷直流风扇一起使用。 TC646 从外部电热调节器（或其他电压输出传感器）经由 PWM 提供温度比例风扇速度控制。
具有用户可编程的最低温度设置。 这可允许对 TC646 进行自定义，风扇下方的最低温度阈值将关闭。 集成启动计时器，用于可靠电动机启动。
该设备还可利用 Microchip FanSense™ 技术来监控风扇性能。 如果检测到风扇可靠性问题，则 TC646 将通过故障引脚触发警报。
### 特点
温度比例风扇速度，适用于声学控制和延长风扇寿命
高效 PWM 风扇驱动器
3.0V 至 5.5V 电源范围：- 风扇电压独立于 TC646 电源电压，支持任何风扇电压
FanSense™ 故障检测电路
关闭模式
支持 NTC/PTC 电热调节器
过温指示
### 电动机控制器和驱动器，Microchip
频率 30.0 Hz
电源电压DC 3.00V min
输出接口数 1
输入电压DC 5.50 V
输出电压 4.4 V
输出电流 5 mA
供电电流 1.00 mA
通道数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
长度 5 mm
宽度 3.99 mm
高度 1.55 mm
封装 SOIC-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 风扇控制器
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TC646EOA Microchip 微芯 | 当前型号 | 当前型号 |
TC646VOA713 微芯 | 类似代替 | TC646EOA和TC646VOA713的区别 |
TC646EOA713 微芯 | 类似代替 | TC646EOA和TC646EOA713的区别 |
TC646VOA 微芯 | 功能相似 | TC646EOA和TC646VOA的区别 |
