TC1222ECHTR参数规格_中文资料_数据手册PDF

TC1222ECHTR概述

750kHz开关频率,带关断DC-DC

Charge Pump Switching Regulator IC Positive or Negative Fixed -Vin, 2Vin 1 Output 25mA SOT-23-6

得捷:
IC REG CHARGE PUMP INV SOT23A-6

艾睿:
Charge Pump INV/STPUP -1.8V to -5.5V/3.6V to 11V 25mA 6-Pin SOT-23 T/R

力源芯城:
750kHz开关频率,带关断DC-DC

Win Source:
IC REG CHARGE PUMP INV SOT23A-6 / Charge Pump Switching Regulator IC Positive or Negative Fixed -Vin, 2Vin 1 Output 25mA SOT-23-6

TC1222ECHTR中文资料参数规格

技术参数

输出接口数 1

输出电压 ≥3.60 V

输出电流 25 mA

输出功率 240 mW

开关频率 750 kHz

输入电压Max 5.5 V

输入电压Min 1.8 V

输出电压Max 11 V

输出电压Min 3.6 V

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 240 mW

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-23-6

外形尺寸

封装 SOT-23-6

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

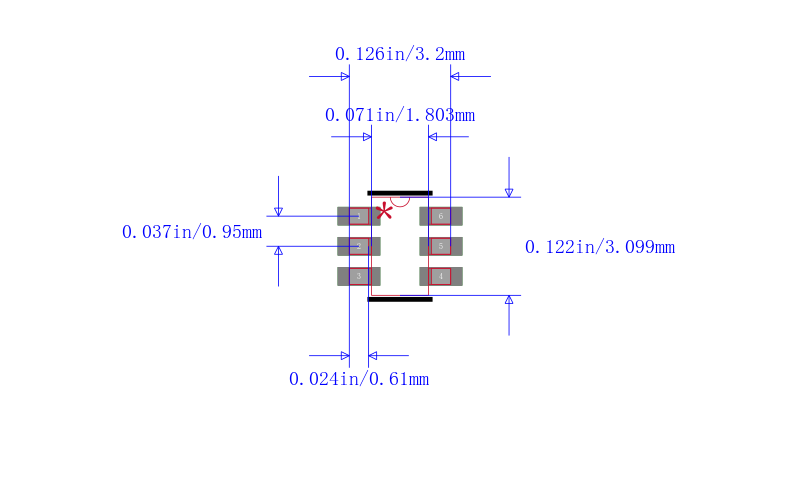

TC1222ECHTR引脚图与封装图

在线购买TC1222ECHTR

型号： TC1222ECHTR

描述：750kHz开关频率,带关断DC-DC

替代型号TC1222ECHTR
