TSW-117-08-L-S

TSW-117-08-L-S图片1
TSW-117-08-L-S图片2
TSW-117-08-L-S概述

2.54mm 方针

针座 通孔 17 位置 0.100"(2.54mm)


得捷:
CONN HEADER VERT 17POS 2.54MM


立创商城:
2.54mm 方针


艾睿:
Conn Unshrouded Header HDR 17 POS 2.54mm Solder ST Thru-Hole Bag


安富利:
Conn Unshrouded Header HDR 17 POS 2.54mm Solder ST Thru-Hole


Newark:
# SAMTEC  TSW-117-08-L-S  Board-To-Board Connector, 2.54 mm, 17 Contacts, Header, TSW Series, Through Hole, 1 Rows


TSW-117-08-L-S中文资料参数规格
技术参数

触点数 17

极性 Male

触点电镀 Gold

排数 1

针脚数 17

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 43.2 mm

宽度 2.54 mm

高度 8.38 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Bag

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

TSW-117-08-L-S引脚图与封装图
TSW-117-08-L-S引脚图

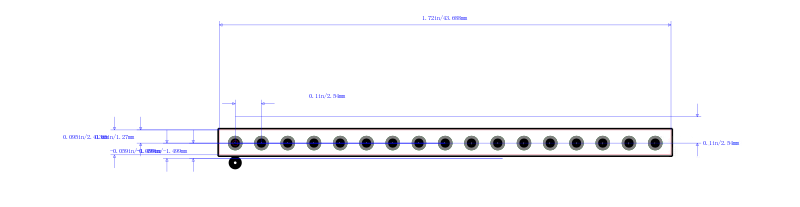

TSW-117-08-L-S封装图
TSW-117-08-L-S封装焊盘图
