TSW-114-08-T-D-RA参数规格_中文资料_数据手册PDF

TSW-114-08-T-D-RA概述

SAMTEC TSW-114-08-T-D-RA Board-To-Board Connector, 2.54mm, 28Contacts, Header, TSW Series, Through Hole, 2Rows

针座通孔，直角 28 位置 0.100"（2.54mm）

欧时:
Classic PCB HDR Strips 0.100"

得捷:
CONN HEADER R/A 28POS 2.54MM

艾睿:
Conn Unshrouded Header HDR 28 POS 2.54mm Solder RA Thru-Hole Bulk

Newark:
# SAMTEC TSW-114-08-T-D-RA Board-To-Board Connector, 2.54 mm, 28 Contacts, Header, TSW Series, Through Hole, 2 Rows

TSW-114-08-T-D-RA中文资料参数规格

技术参数

触点数 28

极性 Male

触点电镀 Tin

排数 2

针脚数 28

额定电流Max 6.3A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 450 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 35.6 mm

宽度 2.54 mm

高度 5.56 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

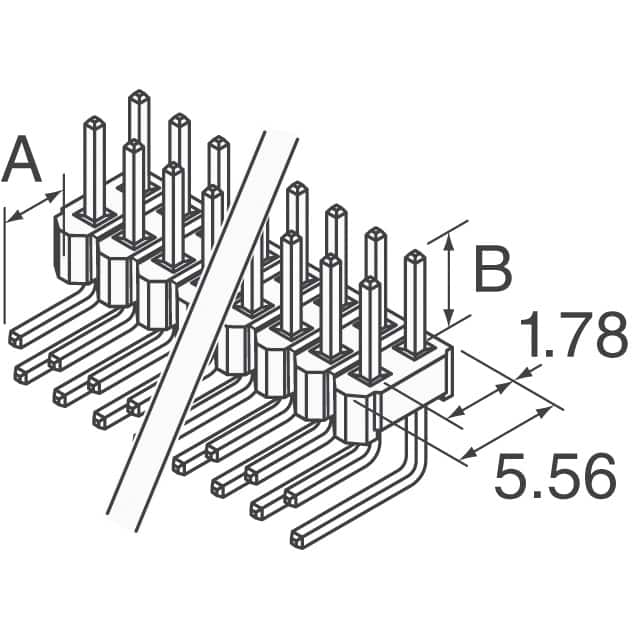

TSW-114-08-T-D-RA引脚图与封装图

在线购买TSW-114-08-T-D-RA

型号： TSW-114-08-T-D-RA

制造商： Samtec 申泰电子

描述：SAMTEC TSW-114-08-T-D-RA Board-To-Board Connector, 2.54mm, 28Contacts, Header, TSW Series, Through Hole, 2Rows

立即咨询

替代型号TSW-114-08-T-D-RA

型号/品牌	代替类型	替代型号对比
TSW-114-08-T-D-RA Samtec 申泰电子	当前型号	当前型号
TSW-114-08-G-D-RA 申泰电子	功能相似	TSW-114-08-T-D-RA和TSW-114-08-G-D-RA的区别
TSW-114-08-L-D-RA 申泰电子	功能相似	TSW-114-08-T-D-RA和TSW-114-08-L-D-RA的区别
TSW-114-08-T-D 申泰电子	功能相似	TSW-114-08-T-D-RA和TSW-114-08-T-D的区别
