TSW-105-24-L-D-LL概述
SAMTEC TSW-105-24-L-D-LL Board-To-Board Connector, 2.54mm, 10Contacts, Header, TSW Series, Through Hole, 2Rows
针座 通孔 10 位置 0.100"（2.54mm）
得捷:
CONN HEADER VERT 10POS 2.54MM
艾睿:
Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole Bulk
Newark:
# SAMTEC TSW-105-24-L-D-LL Board-To-Board Connector, 2.54 mm, 10 Contacts, Header, TSW Series, Through Hole, 2 Rows
TSW-105-24-L-D-LL中文资料参数规格
技术参数
触点数 10
极性 Male
触点电镀 Gold
排数 2
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
高度 9.27 mm
引脚间距 2.54 mm
物理参数
触点材质 Phosphor Bronze
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

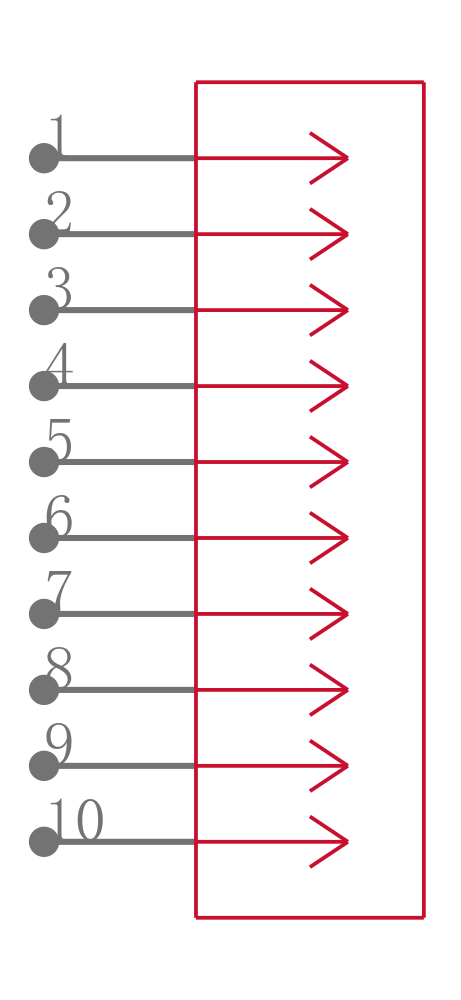

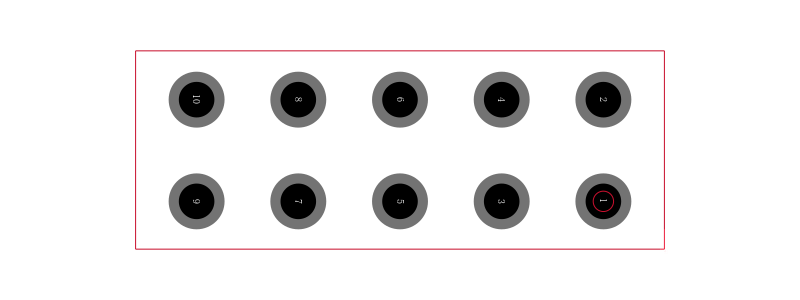

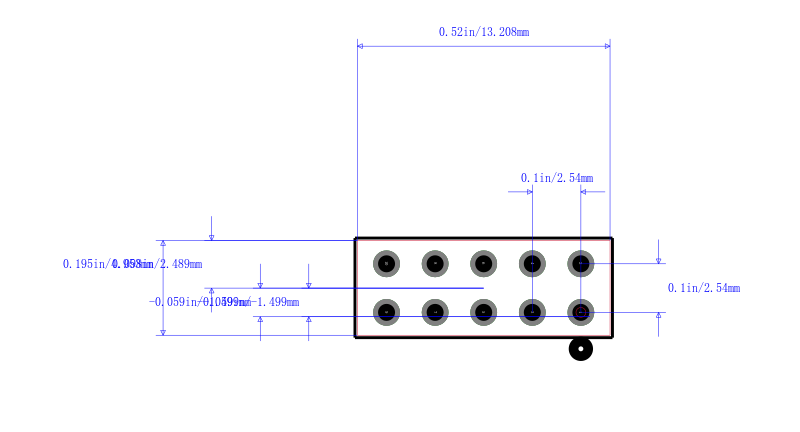

TSW-105-24-L-D-LL引脚图与封装图
在线购买TSW-105-24-L-D-LL
型号： TSW-105-24-L-D-LL
制造商：
Samtec
申泰电子
描述：SAMTEC TSW-105-24-L-D-LL Board-To-Board Connector, 2.54mm, 10Contacts, Header, TSW Series, Through Hole, 2Rows
