TS-114-T-AA

TS-114-T-AA图片1
TS-114-T-AA图片2
TS-114-T-AA图片3
TS-114-T-AA图片4
TS-114-T-AA图片5
TS-114-T-AA概述

SAMTEC TS-114-T-AA Board-To-Board Connector, 2.54mm, 14Contacts, Header, TS Series, Through Hole, 1Rows

Conn Unshrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole Tube


欧时:
HEADER TH 1 ROW 14POS TIN


得捷:
CONN HEADER VERT 14POS 2.54MM


安富利:
Conn Unshrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole Tube


Chip1Stop:
Conn Unshrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole Tube


Verical:
Conn Unshrouded Header HDR 14 POS 2.54mm Solder ST Top Entry Thru-Hole Tube


Newark:
# SAMTEC  TS-114-T-AA  Board-To-Board Connector, 2.54 mm, 14 Contacts, Header, TS Series, Through Hole, 1 Rows


Online Components:
Conn Unshrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole Tube


Electro Sonic:
Conn Unshrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole Tube


TS-114-T-AA中文资料参数规格
技术参数

触点数 14

极性 Male

触点电镀 Tin

排数 1

针脚数 14

额定电流Max 1A/触头

封装参数

安装方式 Through Hole

外形尺寸

宽度 2.54 mm

高度 8.16 mm

物理参数

外壳颜色 Black

触点材质 Brass

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

TS-114-T-AA引脚图与封装图

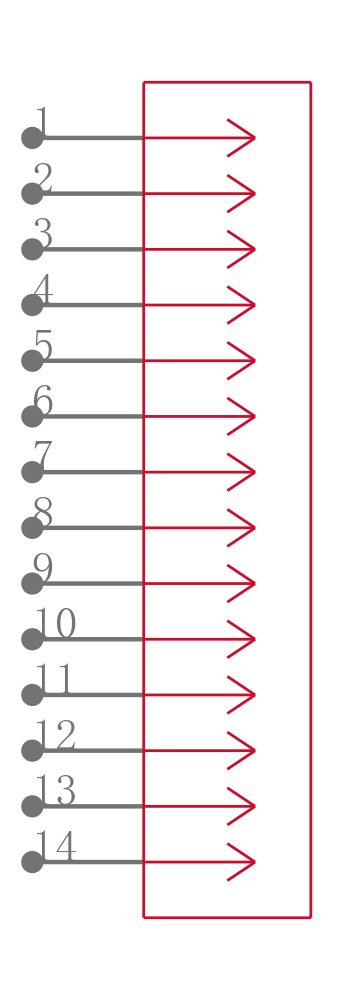

TS-114-T-AA引脚图
TS-114-T-AA封装图
TS-114-T-AA封装焊盘图
在线购买TS-114-T-AA
型号: TS-114-T-AA
描述:SAMTEC TS-114-T-AA Board-To-Board Connector, 2.54mm, 14Contacts, Header, TS Series, Through Hole, 1Rows
