TDR 2-0523SM概述

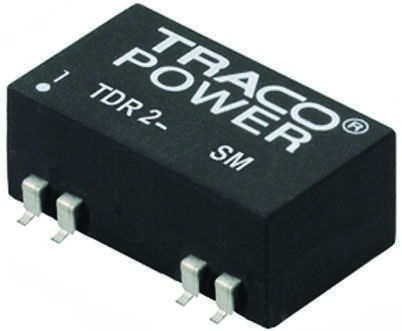

TRACOPOWER  TDR 2-0523SM  直流/直流转换器, 隔离电路板安装, 调节, SMD, 2W, 15V, 67mA, -15V, 67mA

Traco 2W SMD 单/双输出调节隔离直流到直流转换器 - TDR 2SM 系列

紧凑型设计,采用 SMD 封装

2:1 宽输入电压范围

完全调节输出

无最小负载要求

输入/输出隔离 1500 V 直流

工作温度范围 -40°C 至 +85°C,不会降低

短路保护

达到 IPC J-STD-020D 有关无铅回流焊接工序的要求

远程开/关

### 注

配套共模扼流圈:

TDR 2-05xx:请参见库存号 745-1203

TDR 2-12xx:请参见库存号 745-1171

TDR 2-24xx:请参见库存号 745-1219

TDR 2-48xx:请参见库存号 745-1171


欧时:
### Traco 2W SMD 单/双输出调节隔离直流到直流转换器 - TDR 2SM 系列紧凑型设计,采用 SMD 封装 2:1 宽输入电压范围 完全调节输出 无最小负载要求 输入/输出隔离 1500 V 直流 工作温度范围 -40°C 至 +85°C,不会降低 短路保护 达到 IPC J-STD-020D 有关无铅回流焊接工序的要求 远程开/关 ### 注配套共模扼流圈: TDR 2-05xx:请参见库存号 745-1203 TDR 2-12xx:请参见库存号 745-1171 TDR 2-24xx:请参见库存号 745-1219 TDR 2-48xx:请参见库存号 745-1171### Traco - SMD 1W 至 6W


得捷:
DC DC CONVERTER +/-15V 2W


e络盟:
TRACOPOWER  TDR 2-0523SM  直流/直流转换器, 隔离电路板安装, 调节, SMD, 2W, 15V, 67mA, -15V, 67mA


Allied Electronics:
DC/DC converter, 4.5-9Vin, +/-15Vo 67mA, 2W


TDR 2-0523SM中文资料参数规格
技术参数

额定功率 2 W

输出接口数 2

输出电压 ±15 VDC

输出功率 2 W

隔离电压 1500 VDC

输入电压DC Max 9 V

输入电压DC Min 4.5 v

输出功率Max 2 W

输入电压 4.5VDC ~ 9VDC

封装参数

安装方式 Surface Mount

封装 SOIC

外形尺寸

长度 18.9 mm

宽度 12.8 mm

高度 8.7 mm

封装 SOIC

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 通信与网络, 工业, Sensing & Instrumentation, 传感与仪器, Consumer Electronics, 消费电子产品, Communications & Networking

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

TDR 2-0523SM引脚图与封装图
TDR 2-0523SM引脚图
TDR 2-0523SM封装图
TDR 2-0523SM封装焊盘图
在线购买TDR 2-0523SM
型号: TDR 2-0523SM
制造商: Traco Electronic
描述:TRACOPOWER  TDR 2-0523SM  直流/直流转换器, 隔离电路板安装, 调节, SMD, 2W, 15V, 67mA, -15V, 67mA
