TSW-140-26-T-D概述
2.54mm 方针
针座 通孔 80 位置 0.100"（2.54mm）
立创商城:
2.54mm 方针
得捷:
CONN HEADER VERT 80POS 2.54MM
艾睿:
Conn Unshrouded Header HDR 80 POS 2.54mm Solder ST Thru-Hole Bulk
安富利:
Conn Unshrouded Header HDR 80 POS 2.54mm Solder ST Thru-Hole
Newark:
# SAMTEC TSW-140-26-T-D Board-To-Board Connector, 2.54 mm, 80 Contacts, Header, TSW Series, Through Hole, 2 Rows
TSW-140-26-T-D中文资料参数规格
技术参数
触点数 80
极性 Male
触点电镀 Tin
排数 2
针脚数 80
额定电流Max 6.3A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
长度 102 mm
宽度 5.08 mm
高度 8.38 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Discontinued at Digi-Key
包装方式 Bulk
制造应用 -, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

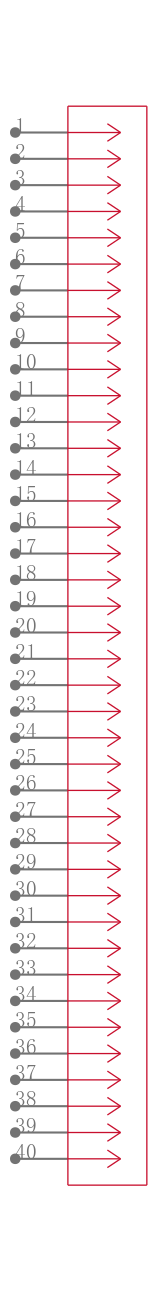

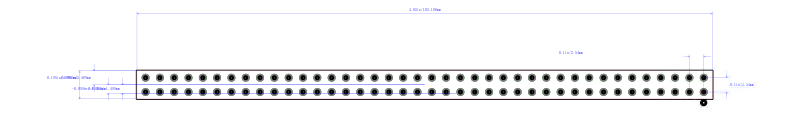

TSW-140-26-T-D引脚图与封装图
