TSW-137-26-T-D概述
SAMTEC TSW-137-26-T-D Board-To-Board Connector, 2.54mm, 74Contacts, Header, TSW Series, Through Hole, 2Rows
针座 通孔 74 位置 0.100"（2.54mm）
得捷:
CONN HEADER VERT 74POS 2.54MM
安富利:
Conn Unshrouded Header HDR 74 POS 2.54mm Solder ST Thru-Hole
Newark:
# SAMTEC TSW-137-26-T-D Board-To-Board Connector, 2.54 mm, 74 Contacts, Header, TSW Series, Through Hole, 2 Rows
TSW-137-26-T-D中文资料参数规格
技术参数
触点数 74
极性 Male
触点电镀 Tin
排数 2
针脚数 74
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 94.0 mm
宽度 5.08 mm
高度 2.54 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Discontinued at Digi-Key
包装方式 Bulk
制造应用 Industrial, -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

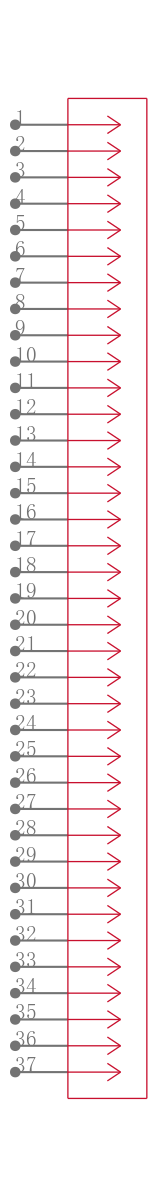

TSW-137-26-T-D引脚图与封装图
在线购买TSW-137-26-T-D
型号： TSW-137-26-T-D
制造商：
Samtec
申泰电子
描述：SAMTEC TSW-137-26-T-D Board-To-Board Connector, 2.54mm, 74Contacts, Header, TSW Series, Through Hole, 2Rows
