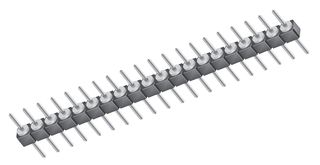

TS-118-G-A概述
SAMTEC TS-118G-A Board-To-Board Connector, 2.54mm, 18Contacts, Header, TS Series, Through Hole, 1Rows
针座 通孔 18 位置 0.100"（2.54mm）
得捷:
CONN HEADER VERT 18POS 2.54MM
艾睿:
Conn Unshrouded Header HDR 18 POS 2.54mm Solder ST Thru-Hole Tube
Newark:
# SAMTEC TS-118-G-A Board-To-Board Connector, 2.54 mm, 18 Contacts, Header, TS Series, Through Hole, 1 Rows
TS-118-G-A中文资料参数规格
技术参数
触点数 18
极性 Male
触点电镀 Gold
排数 1
针脚数 18
额定电流Max 1A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 45.7 mm
宽度 2.54 mm
高度 8.16 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

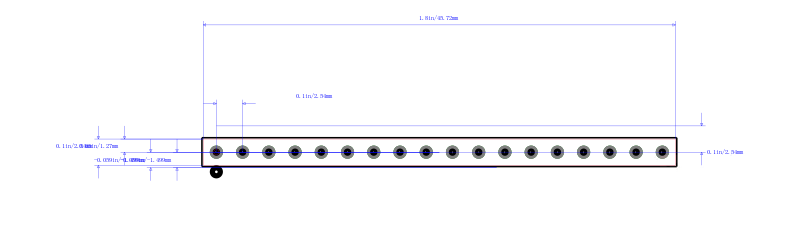

TS-118-G-A引脚图与封装图
在线购买TS-118-G-A
型号： TS-118-G-A
制造商：
Samtec
申泰电子
描述：SAMTEC TS-118G-A Board-To-Board Connector, 2.54mm, 18Contacts, Header, TS Series, Through Hole, 1Rows
