TSW-146-17-G-D概述
SAMTEC TSW-146-17G-D Board-To-Board Connector, 2.54mm, 92Contacts, Header, TSW Series, Through Hole, 2Rows
针座 通孔 92 位置 0.100"（2.54mm）
得捷:
CONN HEADER VERT 92POS 2.54MM
Newark:
# SAMTEC TSW-146-17-G-D Board-To-Board Connector, 2.54 mm, 92 Contacts, Header, TSW Series, Through Hole, 2 Rows
TSW-146-17-G-D中文资料参数规格
技术参数
触点数 92
极性 Male
触点电镀 Gold
排数 2
针脚数 92
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 117 mm
宽度 5.08 mm
高度 2.54 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
制造应用 -, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

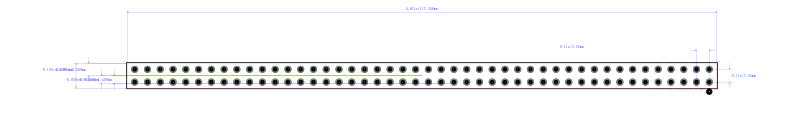

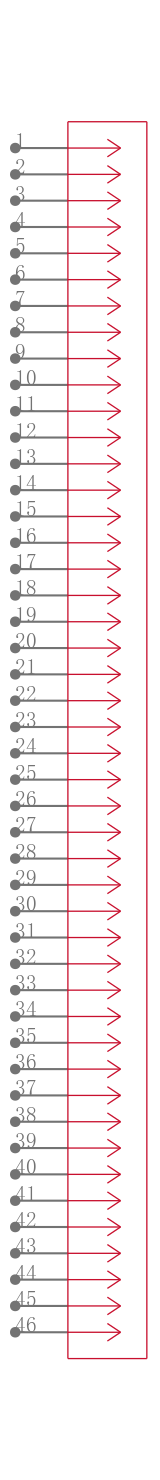

TSW-146-17-G-D引脚图与封装图
在线购买TSW-146-17-G-D
型号： TSW-146-17-G-D
制造商：
Samtec
申泰电子
描述：SAMTEC TSW-146-17G-D Board-To-Board Connector, 2.54mm, 92Contacts, Header, TSW Series, Through Hole, 2Rows
