TSW-138-08-G-D-RA概述
SAMTEC TSW-138-08-G-D-RA Board-To-Board Connector, 2.54mm, 76Contacts, Header, TSW Series, Through Hole, 2Rows
针座 通孔，直角 76 位置 0.100"（2.54mm）
得捷:
CONN HEADER R/A 76POS 2.54MM
艾睿:
Conn Unshrouded Header HDR 76 POS 2.54mm Solder RA Thru-Hole Bulk
Newark:
# SAMTEC TSW-138-08-G-D-RA Board-To-Board Connector, 2.54 mm, 76 Contacts, Header, TSW Series, Through Hole, 2 Rows
TSW-138-08-G-D-RA中文资料参数规格
技术参数
触点数 76
极性 Male
触点电镀 Gold
排数 2
针脚数 76
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 450 VAC
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 96.5 mm
宽度 2.54 mm
高度 5.56 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

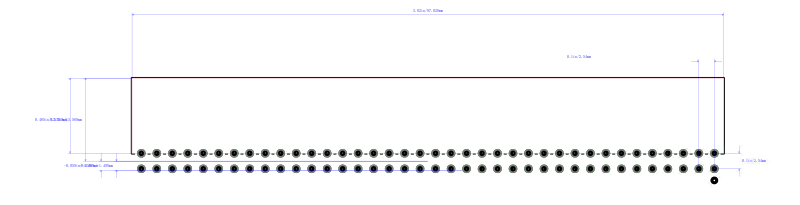

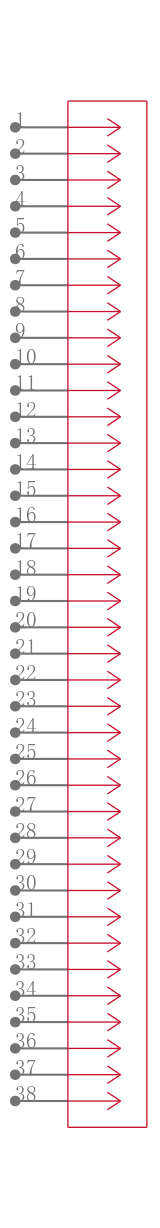

TSW-138-08-G-D-RA引脚图与封装图
在线购买TSW-138-08-G-D-RA
型号： TSW-138-08-G-D-RA
制造商：
Samtec
申泰电子
描述：SAMTEC TSW-138-08-G-D-RA Board-To-Board Connector, 2.54mm, 76Contacts, Header, TSW Series, Through Hole, 2Rows
