TSW-132-08-T-S概述

SAMTEC TSW-132-08-T-S Board-To-Board Connector, 2.54mm, 32Contacts, Header, TSW Series, Through Hole, 1Rows

针座通孔 32 位置 0.100"（2.54mm）

得捷:
CONN HEADER VERT 32POS 2.54MM

安富利:
Conn Unshrouded Header HDR 32 POS 2.54mm Solder ST Thru-Hole

Newark:
# SAMTEC TSW-132-08-T-S Board-To-Board Connector, 2.54 mm, 32 Contacts, Header, TSW Series, Through Hole, 1 Rows

Electro Sonic:
Conn Unshrouded Header HDR 32 POS 2.54mm Solder ST Thru-Hole Bulk

TSW-132-08-T-S中文资料参数规格

技术参数

触点数 32

极性 Male

触点电镀 Tin

排数 1

针脚数 32

额定电流Max 6.3A/触头

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 81.3 mm

宽度 2.54 mm

高度 2.54 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

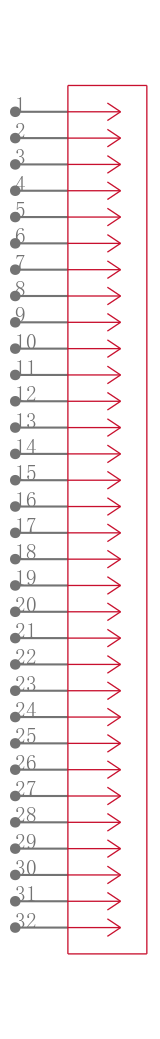

TSW-132-08-T-S引脚图与封装图
