TSW-115-08-F-D-RA概述

SAMTEC TSW-115-08-F-D-RA Board-To-Board Connector, 2.54mm, 30Contacts, Header, TSW Series, Through Hole, 2Rows

针座通孔，直角 30 位置 0.100"（2.54mm）

欧时:
Classic PCB HDR Strips 0.100"

得捷:
CONN HEADER R/A 30POS 2.54MM

安富利:
Conn Unshrouded Header HDR 30 POS 2.54mm Solder RA Thru-Hole

Newark:
# SAMTEC TSW-115-08-F-D-RA Board-To-Board Connector, 2.54 mm, 30 Contacts, Header, TSW Series, Through Hole, 2 Rows

TSW-115-08-F-D-RA中文资料参数规格

技术参数

触点数 30

极性 Male

触点电镀 Gold

排数 2

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

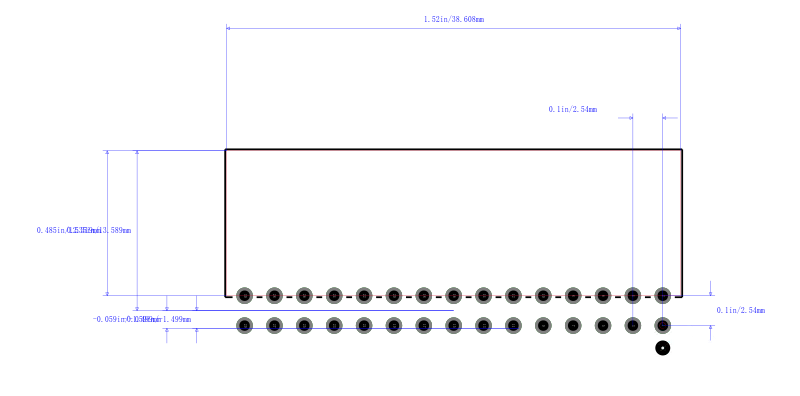

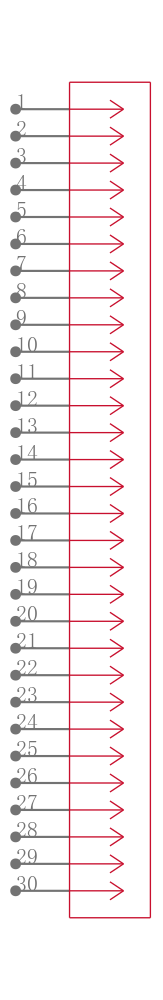

TSW-115-08-F-D-RA引脚图与封装图
