TSW-107-07-G-T

TSW-107-07-G-T图片1
TSW-107-07-G-T概述

2.54mm 方针

针座 通孔 21 位置 0.100"(2.54mm)


欧时:
Classic PCB HDR Strips 0.100"


立创商城:
2.54mm 方针


得捷:
CONN HEADER VERT 21POS 2.54MM


艾睿:
Conn Unshrouded Header HDR 21 POS 2.54mm Solder ST Thru-Hole Bulk


安富利:
Conn Unshrouded Header HDR 21 POS 2.54mm Solder ST Thru-Hole


Newark:
# SAMTEC  TSW-107-07-G-T  Board-To-Board Connector, 2.54 mm, 21 Contacts, Header, TSW Series, Through Hole, 3 Rows


TSW-107-07-G-T中文资料参数规格
技术参数

触点数 21

极性 Male

触点电镀 Gold

排数 3

针脚数 21

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

高度 8.38 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

TSW-107-07-G-T引脚图与封装图

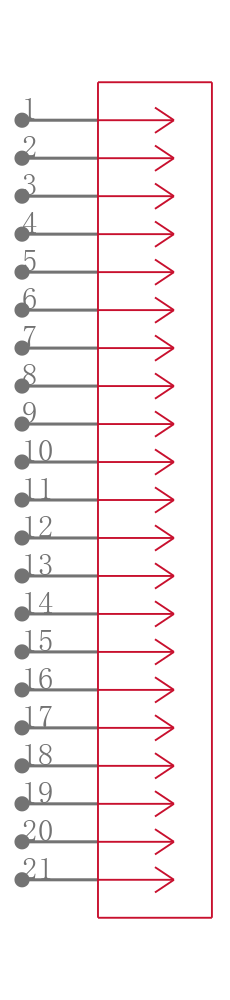

TSW-107-07-G-T引脚图

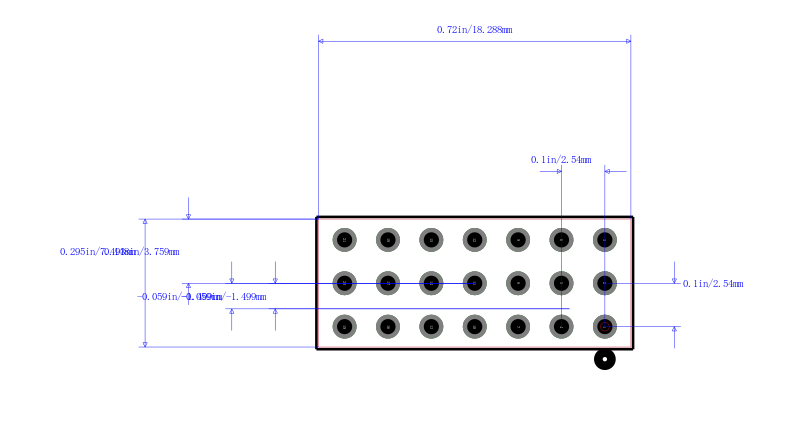

TSW-107-07-G-T封装图

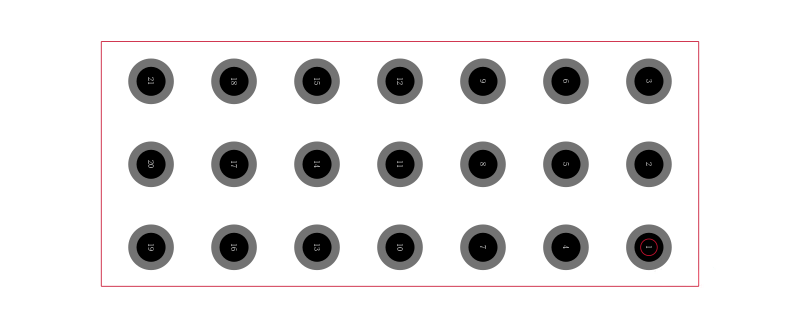

TSW-107-07-G-T封装焊盘图
