TSM-105-02-T-DV参数规格_中文资料_数据手册PDF

TSM-105-02-T-DV概述

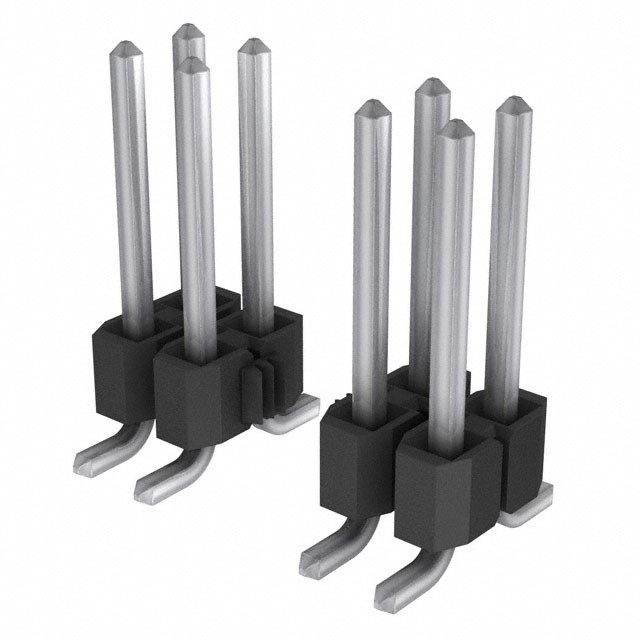

SAMTEC TSM-105-02-T-DV 板至板连接, TSM系列, 10 触点, 针座, 2.54 mm, 表面安装　, 2 排

公司的TSM系列是一款表面安装端子针座. 该产品带有0.25英寸 0.635mm 方形柱, 可配合Samtec SSW, SSQ, SSM, BSW, ESW, ESQ, BCS, SLW, CES, HLE, IDSS, IDSD, SMSD, SMSS系列使用. 多种柱高度可选, 可配合任何Samtec插座.

.: 间距:2.54mm 每排2至36个触点, 双排竖直引脚 -DV

.: 大工作温度范围: -55°C至105°C, 镀雾锡触芯

.: 触芯材质为磷青铜

.: 黑色液态晶体高分子绝缘材料

.: 适合板堆叠

.: 符合UL E111594和CSA 090871_0_000 标准

TSM-105-02-T-DV中文资料参数规格

技术参数

触点数 10

极性 Male

触点电镀 Tin

排数 2

针脚数 10

额定电流Max 5.4A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 475 VAC

封装参数

安装方式 Surface Mount

外形尺寸

高度 11.94 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册
