PANASONIC ELECTRIC WORKS TX2-L2-5V 信号继电器, TX系列, DPDT, 5 VDC, 2 A, 通孔安装, 闭锁双线圈
The is a Signal Relay with DC coil. This TX-series signal relay has 2CO DPDT Au-clad Ag alloy contacts. 2A capacity relay with high surge voltage and high breakdown voltage, standard PC board terminal.
- .
- 2-coil Latching function
- .
- 2000V Breakdown voltage between contact and coil
- .
- 2500V Surge withstand between contacts and coil
触点电镀 Gold
额定电压DC 220 V
额定电流 2 A
额定功率 60 W
触点类型 DPDT
触点额定电流 2 A
线圈电压 5 VDC
线圈电流 40 mA
线圈功率DC 200 mW
线圈电阻 125 Ω
载流 2.00 A
额定电流Max 2 A
线圈电压DC 5 V
线圈功率 200 mW
额定功率Max 60 W
开关电流Max 2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 30 VDC
额定电压DC Max 220 V

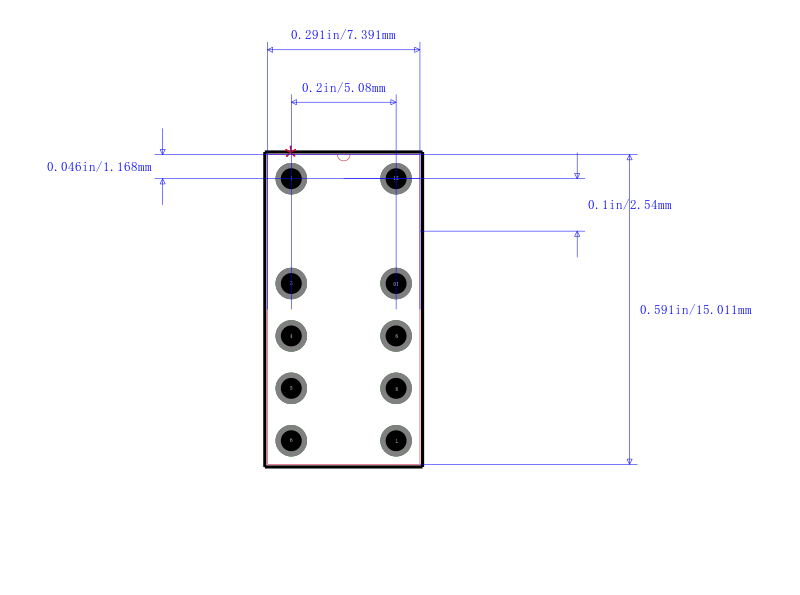

安装方式 Through Hole
引脚数 10
封装 DIP
长度 15 mm
宽度 8.2 mm
高度 8.2 mm
封装 DIP
触点材质 Silver
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536490050
