TXD2SA-24V-6

TXD2SA-24V-6图片1
TXD2SA-24V-6图片2
TXD2SA-24V-6图片3
TXD2SA-24V-6图片4
TXD2SA-24V-6图片5

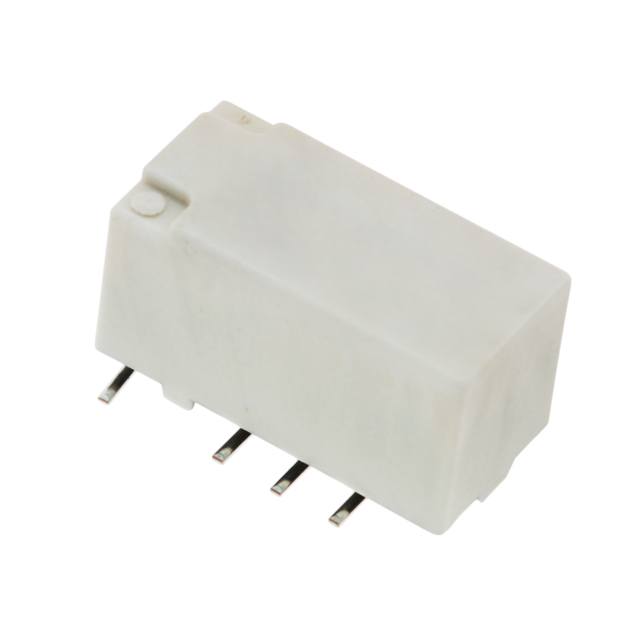

TXD2SA-24V-6图片6
TXD2SA-24V-6图片7
TXD2SA-24V-6图片8
TXD2SA-24V-6概述

Low Signal Relays - PCB 2A 24VDC 230mW SMD RELAY

General Purpose Relay DPDT 2 Form C Surface Mount


得捷:
RELAY GEN PURPOSE DPDT 2A 24VDC


艾睿:
Signal Relay 24VDC 1A DPDT15x9.4x8.4mm SMD


Allied Electronics:
RELAY GEN PURPOSE DPDT 2A 24V


Verical:
Electromechanical Relay 24VDC 2.504KOhm 2A DPDT 15x9.4x8.4mm SMD General Purpose Relay


MASTER:
Electromechanical Relay 24VDC 2.504KOhm 2A DPDT 15x9.4x8.4mm SMD General Purpose Relay


Electro Sonic:
Electromechanical Relay 24VDC 2.504KOhm 2A DPDT 15x9.4x8.4mm SMD General Purpose Relay


TXD2SA-24V-6中文资料参数规格
技术参数

触点额定电流 2 A

线圈电压 24 VDC

线圈电流 9.6 mA

线圈电阻 2.5 kΩ

额定电流Max 2 A

线圈电压DC 24 V

线圈功率 230 mW

开关电流Max 1 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

外形尺寸

高度 8.4 mm

物理参数

触点材质 Silver, Gold

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

TXD2SA-24V-6引脚图与封装图

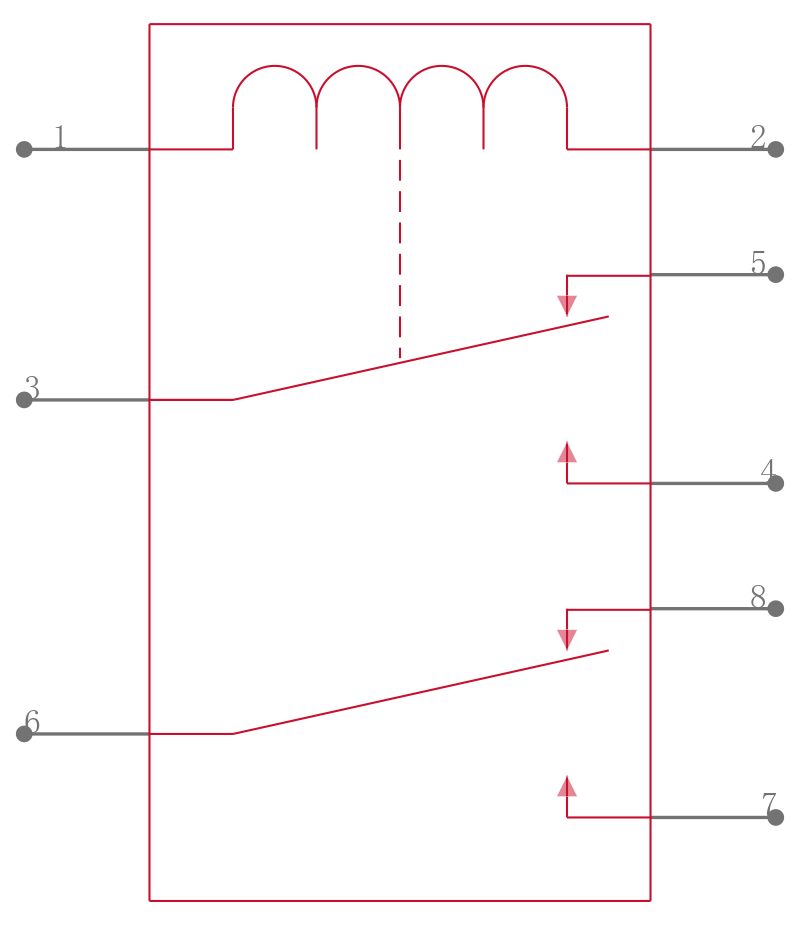

TXD2SA-24V-6引脚图

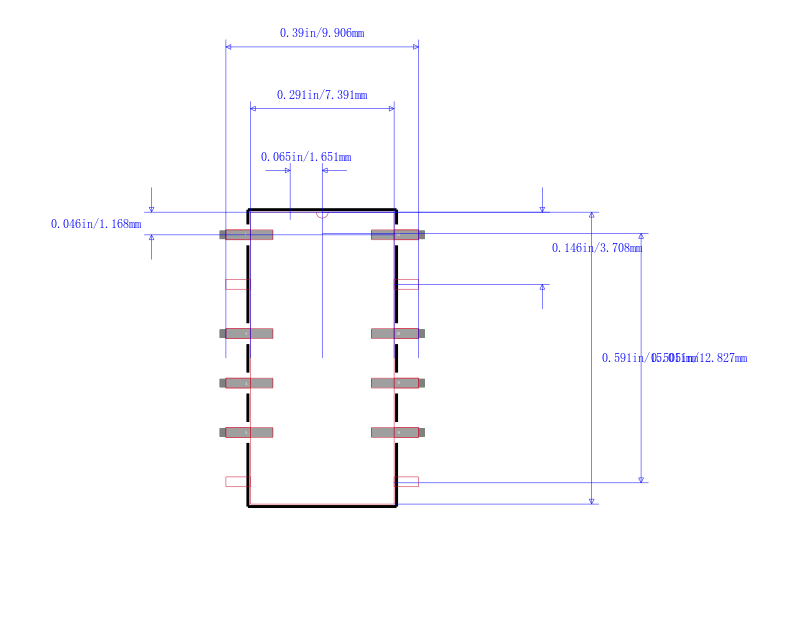

TXD2SA-24V-6封装图

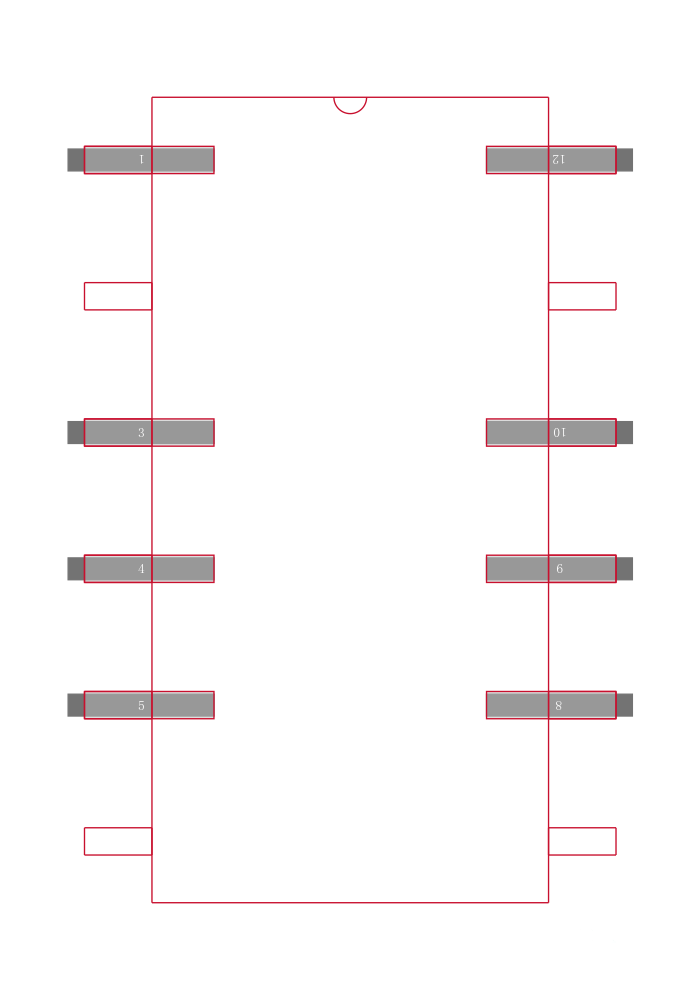

TXD2SA-24V-6封装焊盘图
在线购买TXD2SA-24V-6
型号: TXD2SA-24V-6
制造商: Panasonic 松下
描述:Low Signal Relays - PCB 2A 24VDC 230mW SMD RELAY
