Bourns TBU-CX 系列 TBU 高速保护器
TBU-CX系列 Bourns® TBU® 产品包括低电容双向高速保护组件,采用 MOSFET 半导体技术构造,设计用于保护由短路、交流电源交叉、感应和雷电冲击造成的故障。TBU® 高速保护器置于系统电路中,可监测电流,具有 MOSFET 检测电路触发以提供有效屏障,可使敏感电子设备在浪涌事件期间不暴露在大电压或电流下。 TBU® 设备以表面安装 DFN 封装提供,符合工业标准要求,例如无铅焊接回流范围。 应用包括语音/VDSL 卡、保护模块和保护锁、过程控制设备、测试和测量设备及一般电子。
高级电路保护
过电流和过电压保护
块浪涌高达额定限制
高速性能
小型 SMT 封装
工作温度范围 -40°C 至 +125°C
储存温度范围 -65°C 至 +150°C
最大接点温度 +125°C
ESD:IEC 61000-4-2
### 认可
UL
欧时:

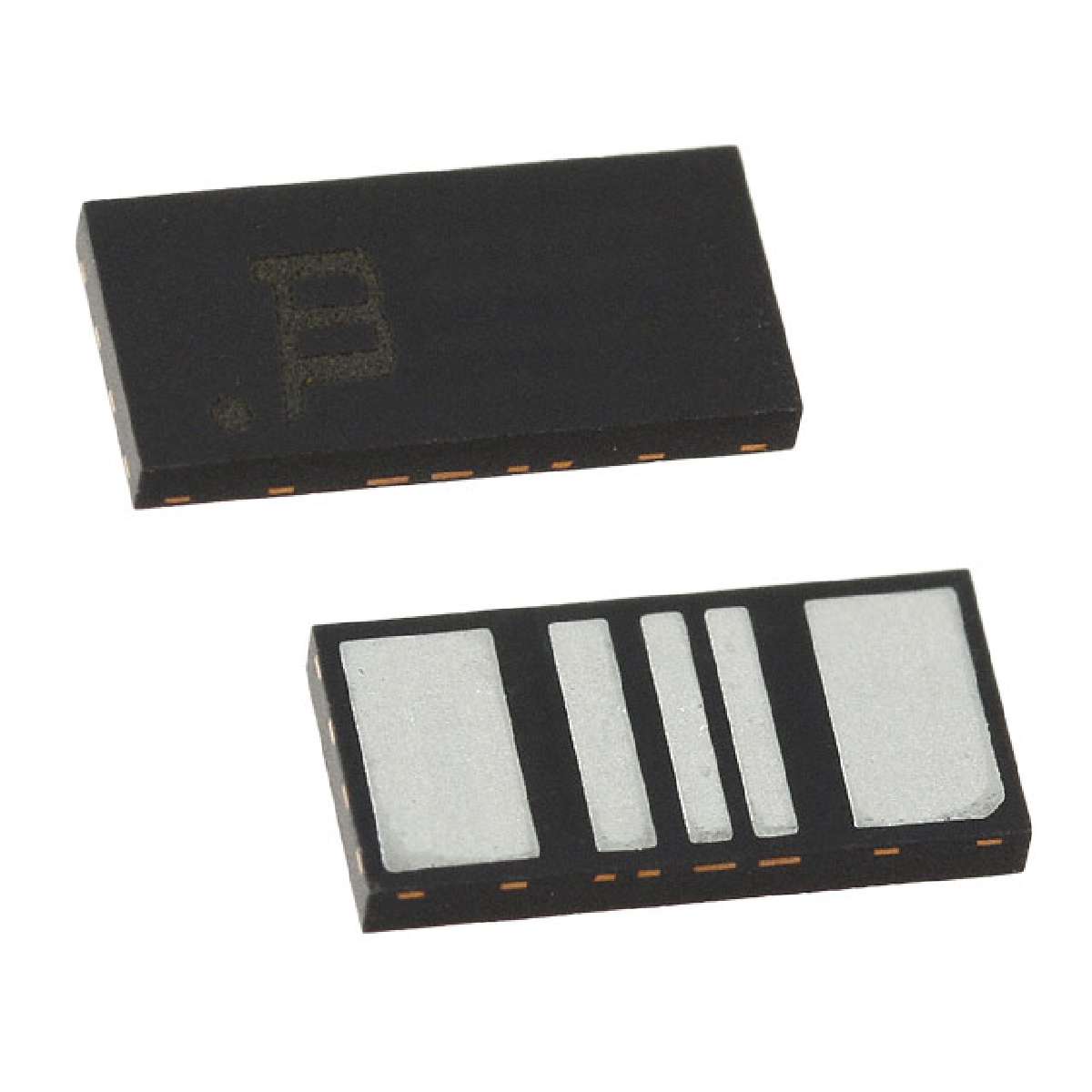

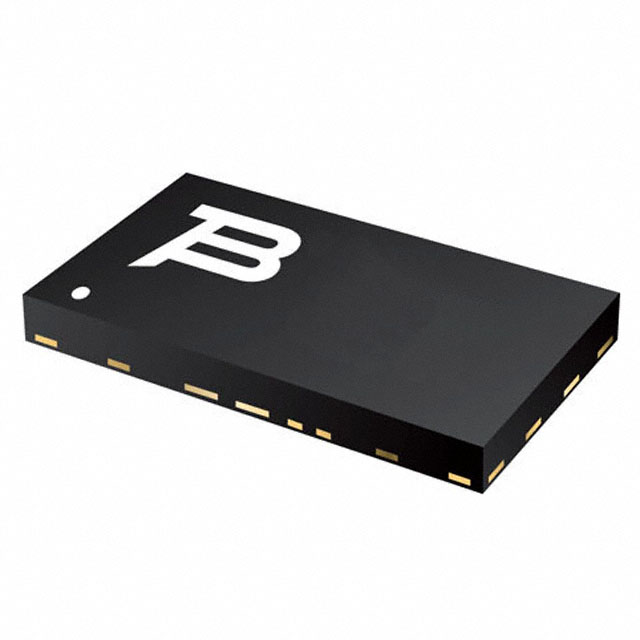

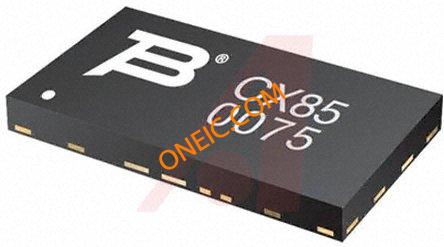

Bourns TVS 二极管 双向, 400V, 12 引脚, DFN封装 TBU-CX040-VTC-WH
得捷:
SURGE SUPP TBU 400VIMP SMD
Chip1Stop:
TBU Bidirectional 400V 200V 1us DFN SMD T/R
额定电压DC 200 V
工作电压 200 V
额定电流 750 mA
电路数 2
钳位电压 400 V
工作温度Max 125 ℃
工作温度Min -40 ℃
安装方式 Surface Mount
引脚数 12
封装 SMD
长度 8.25 mm
宽度 4 mm
高度 0.85 mm
封装 SMD
工作温度 -40℃ ~ 125℃
产品生命周期 New Technology: Cutting edge technology for the newest designs.
包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2013/06/20
