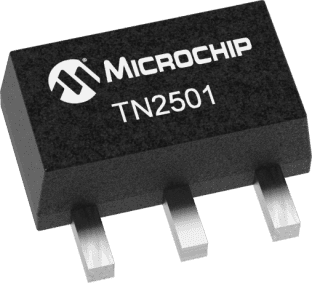

TN2501N8-G

TN2501N8-G图片1
TN2501N8-G图片2
TN2501N8-G图片3
TN2501N8-G图片4
TN2501N8-G图片5
TN2501N8-G图片6
TN2501N8-G图片7
TN2501N8-G图片8
TN2501N8-G图片9
TN2501N8-G概述

SOT-89 N-CH 18V 0.4A

N-Channel 18V 400mA Tj 1.6W Tc Surface Mount TO-243AA SOT-89


得捷:
MOSFET N-CH 18V 400MA TO243AA


立创商城:
TN2501N8-G


贸泽:
MOSFET 18V 2.5Ohm


艾睿:
Trans MOSFET N-CH Si 18V 0.4A 4-Pin3+Tab SOT-89 T/R


安富利:
Trans MOSFET N-CH 18V 0.4A 3-Pin SOT-89 T/R


TME:
Transistor: N-MOSFET; unipolar; 18V; 0.25A; 1.6W; SOT89-3


Verical:
Trans MOSFET N-CH Si 18V 0.4A 4-Pin3+Tab SOT-89 T/R


儒卓力:
**N-CHAN.MOSFET 18V 0,25A SOT89 **


TN2501N8-G中文资料参数规格
技术参数

额定功率 1.6 W

极性 N-CH

耗散功率 1.6 W

漏源极电压Vds 18 V

连续漏极电流Ids 0.4A

上升时间 15 ns

输入电容Ciss 110pF @15VVds

下降时间 8 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1.6W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-89-3

外形尺寸

长度 4.6 mm

宽度 2.6 mm

高度 1.6 mm

封装 SOT-89-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

海关信息

ECCN代码 EAR99

数据手册

TN2501N8-G引脚图与封装图
TN2501N8-G引脚图
TN2501N8-G封装图
TN2501N8-G封装焊盘图
在线购买TN2501N8-G
型号: TN2501N8-G
制造商: Microchip 微芯
描述:SOT-89 N-CH 18V 0.4A
替代型号TN2501N8-G
型号/品牌 代替类型 替代型号对比

TN2501N8-G

Microchip 微芯

当前型号

当前型号

TN2501N8

超科

功能相似

TN2501N8-G和TN2501N8的区别
