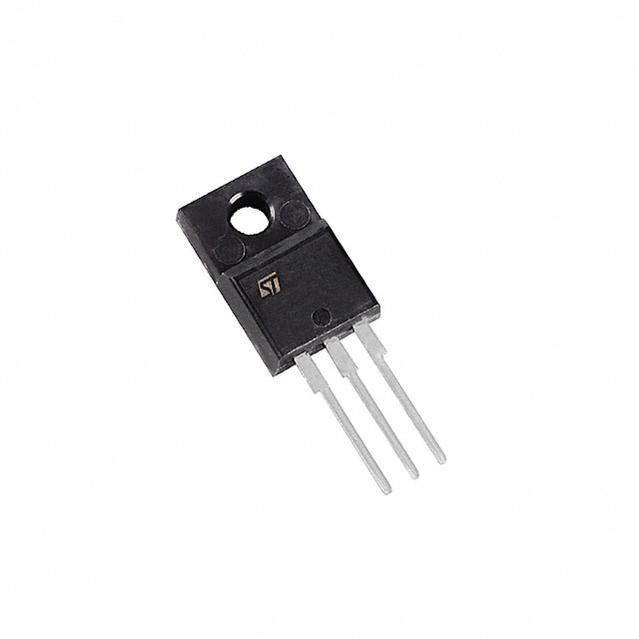

TIP122FP

TIP122FP图片1
TIP122FP图片2
TIP122FP图片3
TIP122FP图片4
TIP122FP图片5
TIP122FP图片6
TIP122FP图片7
TIP122FP图片8
TIP122FP图片9
TIP122FP图片10
TIP122FP图片11
TIP122FP图片12
TIP122FP图片13
TIP122FP概述

STMICROELECTRONICS  TIP122FP  单晶体管 双极, NPN, 100 V, 2 W, 5 A, 1000 hFE

Bipolar BJT Transistor NPN - Darlington 100V 5A 2W Through Hole TO-220FP


得捷:
TRANS NPN DARL 100V 5A TO220FP


贸泽:
Darlington Transistors NPN Power Darlington


e络盟:
STMICROELECTRONICS  TIP122FP  单晶体管 双极, NPN, 100 V, 2 W, 5 A, 1000 hFE


艾睿:
Trans Darlington NPN 100V 5A 2000mW 3-Pin3+Tab TO-220FP Tube


富昌:
TIP122 Series NPN 100 V 5 A 2 W Power Darlington Transistor - TO-220FP


Win Source:
COMPLEMENTARY SILICON POWER DARLINGTON TRANSISTORS


TIP122FP中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 5.00 A

针脚数 3

极性 NPN

耗散功率 2 W

击穿电压集电极-发射极 100 V

集电极最大允许电流 5A

最小电流放大倍数hFE 1000 @3A, 3V

额定功率Max 2 W

直流电流增益hFE 1000

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 2000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.3 mm

封装 TO-220-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

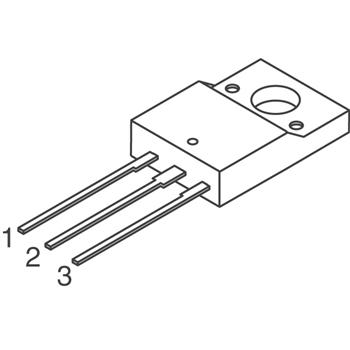

TIP122FP引脚图与封装图

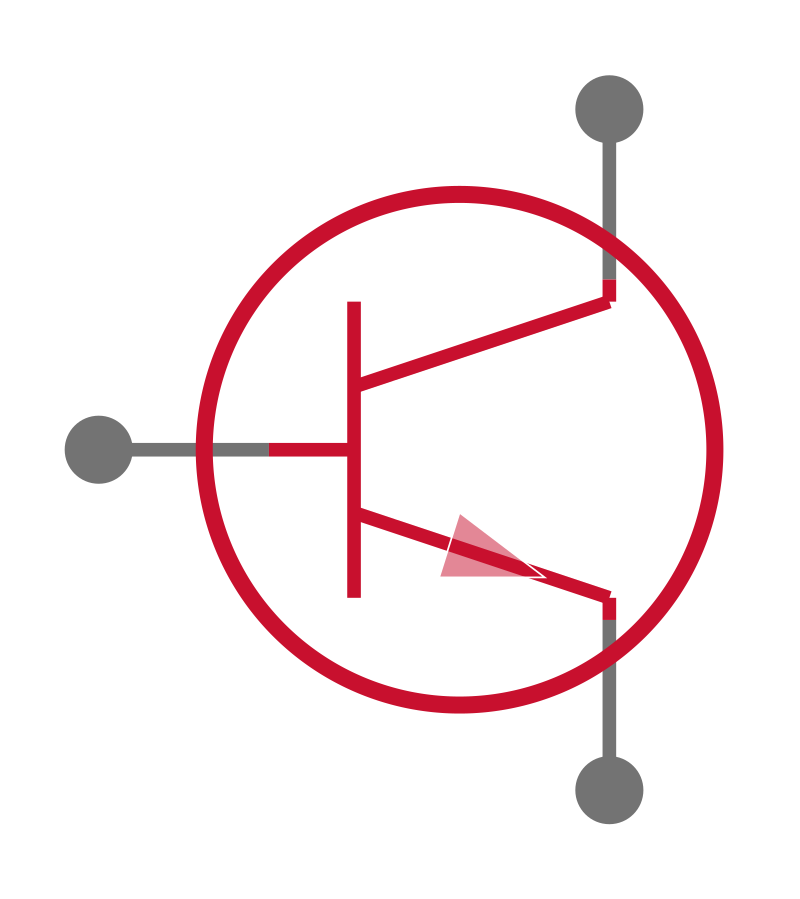

TIP122FP引脚图

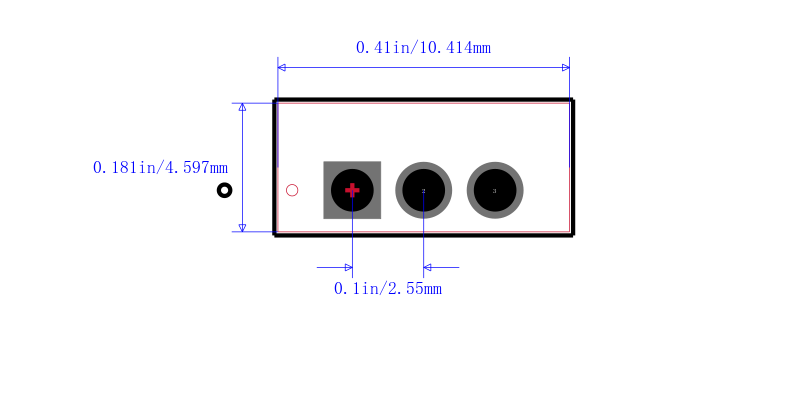

TIP122FP封装图

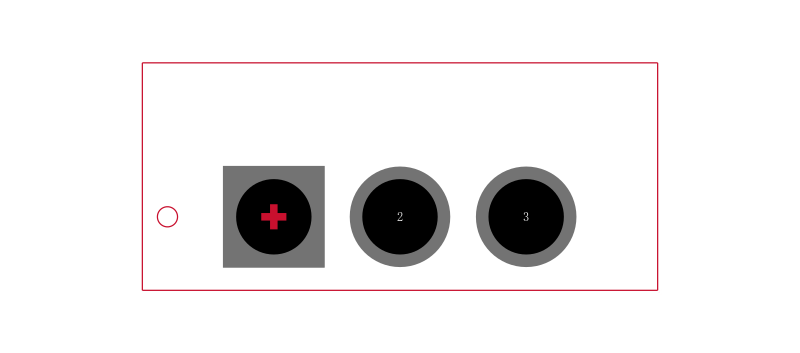

TIP122FP封装焊盘图
在线购买TIP122FP
型号: TIP122FP
描述:STMICROELECTRONICS  TIP122FP  单晶体管 双极, NPN, 100 V, 2 W, 5 A, 1000 hFE
替代型号TIP122FP
型号/品牌 代替类型 替代型号对比

TIP122FP

ST Microelectronics 意法半导体

当前型号

当前型号

BDX53C

意法半导体

类似代替

TIP122FP和BDX53C的区别

ST13007

意法半导体

类似代替

TIP122FP和ST13007的区别

ST1802HI

意法半导体

功能相似

TIP122FP和ST1802HI的区别
