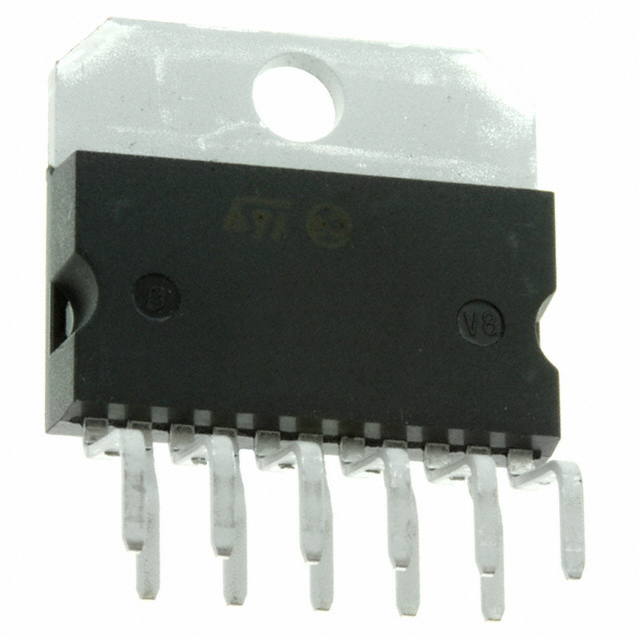

TDA7269A

TDA7269A图片1
TDA7269A图片2
TDA7269A图片3
TDA7269A图片4
TDA7269A图片5
TDA7269A图片6
TDA7269A图片7
TDA7269A图片8
TDA7269A图片9
TDA7269A图片10
TDA7269A图片11
TDA7269A图片12
TDA7269A图片13
TDA7269A图片14
TDA7269A概述

STMICROELECTRONICS  TDA7269A  音频功率放大器, AB, 2通道, 14 W, ± 5V 至 ± 20V, Multiwatt, 11 引脚

音频 AB 类功率放大器,STMicroelectronics

单声道、立体声和多通道解决方案

广泛的输出功率选项


得捷:
IC AMP AB STEREO 14W 11MULTIWATT


欧时:
STMicroelectronics TDA7269A AB 类 单端 音频放大器, +70 °C, 14 W @ 8 Ω最大功率, 11引脚 MULTIWATT V封装


立创商城:
TDA7269A


艾睿:
Audio Amp Speaker 2-CH Stereo 14W Class-AB 11-Pin11+Tab MULTIWATT V Tube


安富利:
Audio Amp Speaker 2-CH Stereo 14W Class-AB 11-Pin11+Tab MULTIWATT V Tube


富昌:
TDA7269A Series 20V 2 x 14 W Stereo Amplifier with Mute and Standby-MULTIWATT-11


Chip1Stop:
Audio Amp Speaker 2-CH Stereo 14W Class-AB 11-Pin11+Tab MULTIWATT V Tube


Verical:
Audio Amp Speaker 2-CH Stereo 14W Class-AB 11-Pin11+Tab MULTIWATT V Tube


Newark:
Audio Power Amplifier, 0 C, Multiwatt, 70 C


力源芯城:
2×14W立体声放大器,具有静音和待机


中芯谷:
IC AMP AUDIO PWR 14W MULTIWATT11


Win Source:
IC AMP AUDIO PWR 14W MULTIWATT11


DeviceMart:
IC AMP AUDIO PWR 14W MULTIWATT11


TDA7269A中文资料参数规格
技术参数

电源电压DC 22.0 V

输出电流 3 A

供电电流 3.00 A

电路数 2

通道数 2

针脚数 11

耗散功率 40 W

静态电流 60.0 mA

输出功率 14 W

增益 80 dB

输入补偿电压 25 mV

输入偏置电流 500 nA

输出电流Max 3000 mA

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 40000 mW

封装参数

安装方式 Through Hole

引脚数 11

封装 Multiwatt-11

外形尺寸

长度 19.6 mm

宽度 5 mm

高度 17.75 mm

封装 Multiwatt-11

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

制造应用 Audio, Audio, Consumer Electronics, 消费电子产品, Consumer Electronics, 音频

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买TDA7269A
型号: TDA7269A
描述:STMICROELECTRONICS  TDA7269A  音频功率放大器, AB, 2通道, 14 W, ± 5V 至 ± 20V, Multiwatt, 11 引脚
替代型号TDA7269A
型号/品牌 代替类型 替代型号对比

TDA7269A

ST Microelectronics 意法半导体

当前型号

当前型号

TDA7265

意法半导体

类似代替

TDA7269A和TDA7265的区别

TDA7263M

意法半导体

类似代替

TDA7269A和TDA7263M的区别

TDA7269

意法半导体

类似代替

TDA7269A和TDA7269的区别
