TC682EOA713参数规格_中文资料_数据手册PDF

TC682EOA713概述

TC682E 系列 5.5 V 12 kHz 10 mA 表面贴装反相电荷泵控制器 - SOIC-8

充电泵开关稳压器 IC 负固定 -2Vin 1 输出 10mA 8-SOIC（0.154"，3.90mm 宽）

得捷:
IC REG CHARG PUMP INV 10MA 8SOIC

立创商城:
Vin=2.4V~5.5V 10mA

贸泽:
Switching Voltage Regulators Inverting V Doubler

艾睿:
Charge Pump INV -4.8V to -11V 10mA Automotive 8-Pin SOIC N T/R

Allied Electronics:
IC REG SWTCHD CAP INV 10MA 8SOIC

安富利:
Charge Pump INV -4.8V to -11V 10mA 8-Pin SOIC N T/R

TC682EOA713中文资料参数规格

技术参数

输出接口数 1

输入电压DC 2.40V min

输出电压 10 V

输出电流 10 mA

耗散功率 470 mW

输出功率 470 mW

开关频率 12 kHz

输入电压Max 5.5 V

输入电压Min 2.4 V

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 470 mW

输入电压 2.4V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.42 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

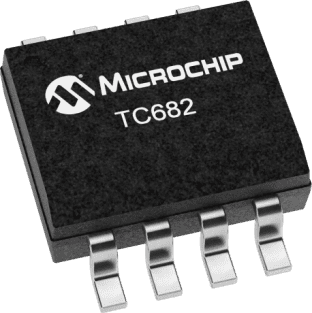

TC682EOA713引脚图与封装图

在线购买TC682EOA713

型号： TC682EOA713

制造商： Microchip 微芯

描述：TC682E 系列 5.5 V 12 kHz 10 mA 表面贴装反相电荷泵控制器 - SOIC-8

立即咨询

替代型号TC682EOA713

型号/品牌	代替类型	替代型号对比
TC682EOA713 Microchip 微芯	当前型号	当前型号
TC682EOA 微芯	类似代替	TC682EOA713和TC682EOA的区别
TC682COA 微芯	类似代替	TC682EOA713和TC682COA的区别
TC682COA713 微芯	类似代替	TC682EOA713和TC682COA713的区别
