TLPN137F概述
Toshiba### 光耦合器，Toshiba
光耦合器，晶体管输出，
### 光耦合器，Toshiba
欧时:
### 光电耦合器、反相器逻辑输出（开路集电极），Toshiba### 光耦合器，Toshiba
得捷:
HIGH SPEED LOGIC OUTPUT COUPLER
艾睿:
Optocoupler Logic-Out Open Collector DC-IN 1-CH 8-Pin PDIP Magazine
安富利:
Optocoupler Logic-Out Open Collector Inverter 1-CH 8-Pin PDIP Tube
TLPN137F中文资料参数规格
技术参数
上升/下降时间 3ns, 12ns
通道数 1
针脚数 8
正向电压 1.55 V
耗散功率 85 mW
上升时间 12 ns
隔离电压 5000 Vrms
正向电流 20 mA
输入电流Min 20 mA
正向电压Max 1.7 V
正向电流Max 40 mA
下降时间 3 ns
下降时间Max 3 ns
上升时间Max 12 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 85 mW
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP-8
外形尺寸
封装 DIP-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅

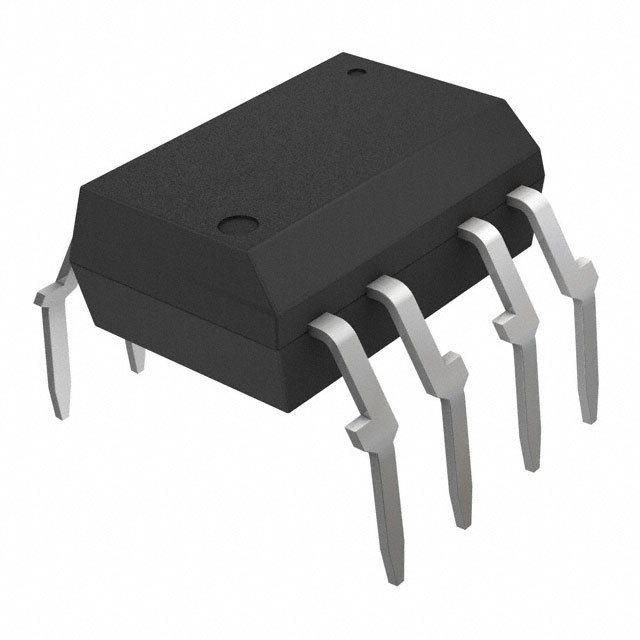

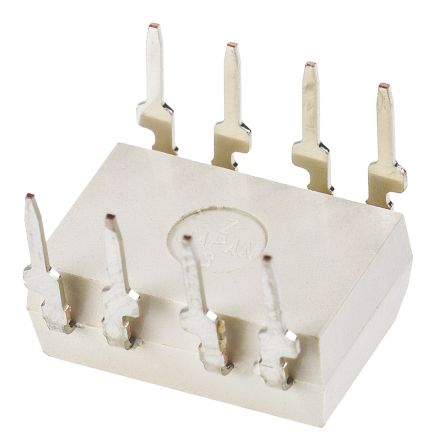

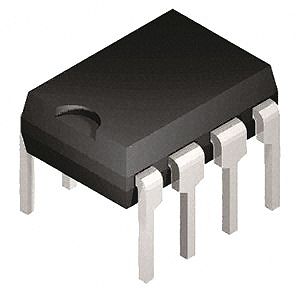

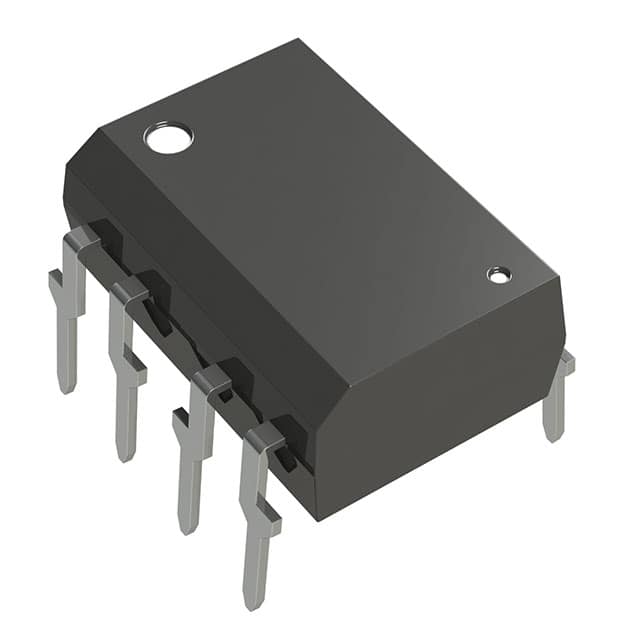

TLPN137F引脚图与封装图
