TON 15-2411WI

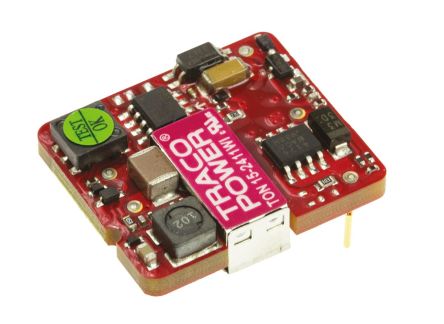

TON 15-2411WI图片1
TON 15-2411WI图片2
TON 15-2411WI图片3
TON 15-2411WI图片4
TON 15-2411WI图片5
TON 15-2411WI图片6
TON 15-2411WI图片7
TON 15-2411WI图片8
TON 15-2411WI图片9
TON 15-2411WI概述

Traco 15W 开放式机架单输出调节隔离直流到直流转换器 - TON15WI 系列15W 开放式机架单输出调节隔离直流到直流转换器采用紧凑设计,具有宽输入电压范围且内置滤波器,用于输入和输出。 这些高性能直流到直流转换器的典型应用包括分布式供电系统、仪器仪表和工业电子。高功率密度,超微型 27.9x23.9x8.5mm 封装 4:1 超宽输入电压范围 调节输出 可使用外部变阻器调整输出电压 2.25kV 输入/输出隔离 效率高达 88% 低脉动和低噪声 内置滤波器符合 EN 55022 A 类和 FCC A 级,包括外部组件 远程开/关 过压、过载和短路保护 开放式框架 工业标准引脚 连接数据 --- 引脚 | 单输出 1 | +Vin Vcc 2 | -Vin GND 3 | +V 输出 4 | 微调 5 | \- V 输出 6 | 远程开/关 ### 注60°C 以上会降低特性。 平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。 有关配套共模扼流圈 L1: TON 15-24xx:请参见库存号 745-1196 TON 15-48xx:请参见库存号 745-1187### 认可UL/cUL 认证,文件 E188913### 标准UL 60950-1, EN 60950-1, IEC 60950-1 ### Traco - 10W 至 15W

Traco 15W 开放式机架单输出调节隔离直流到直流转换器 - TON15WI 系列

15W 开放式机架单输出调节隔离直流到直流转换器采用紧凑设计,具有宽输入电压范围且内置滤波器,用于输入和输出。 这些高性能直流到直流转换器的典型应用包括分布式供电系统、仪器仪表和工业电子。

高功率密度,超微型 27.9x23.9x8.5mm 封装

4:1 超宽输入电压范围

调节输出

可使用外部变阻器调整输出电压

2.25kV 输入/输出隔离

效率高达 88%

低脉动和低噪声

内置滤波器符合 EN 55022 A 类和 FCC A 级,包括外部组件

远程开/关

过压、过载和短路保护

开放式框架

工业标准引脚

### 注

60°C 以上会降低特性。

平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。

有关配套共模扼流圈 L1:

TON 15-24xx:请参见库存号 745-1196

TON 15-48xx:请参见库存号 745-1187

### 认可

UL/cUL 认证,文件 E188913

### 标准

UL 60950-1, EN 60950-1, IEC 60950-1

TON 15-2411WI中文资料参数规格
技术参数

额定功率 15 W

输出接口数 1

输出电压 5 VDC

输出电流 3 A

输出功率 15 W

隔离电压 2250 VDC

输入电压 9VDC ~ 36VDC

封装参数

安装方式 Through Hole

外形尺寸

长度 23.88 mm

宽度 0.94 in

高度 0.335 in

其他

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

数据手册

TON 15-2411WI引脚图与封装图

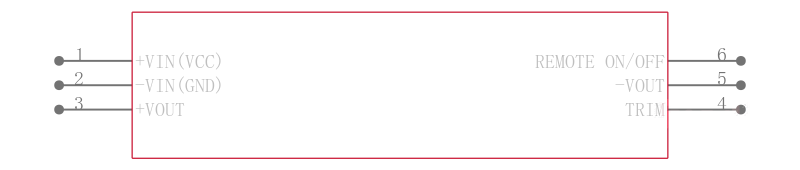

TON 15-2411WI引脚图

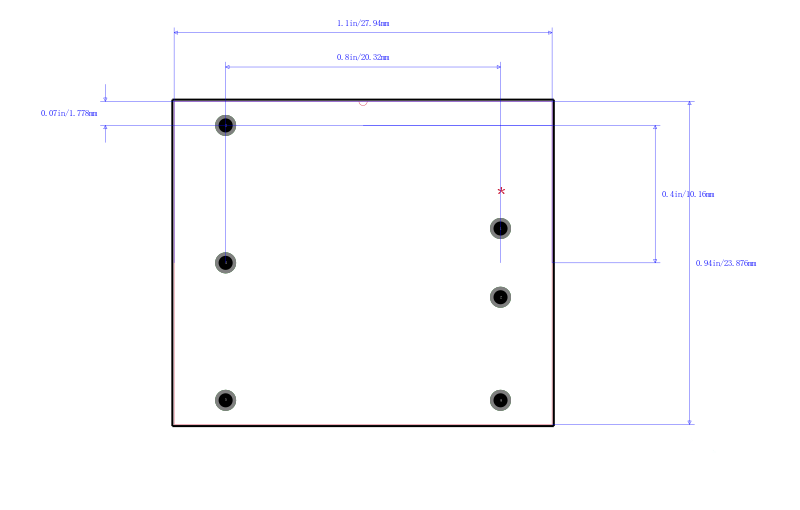

TON 15-2411WI封装图

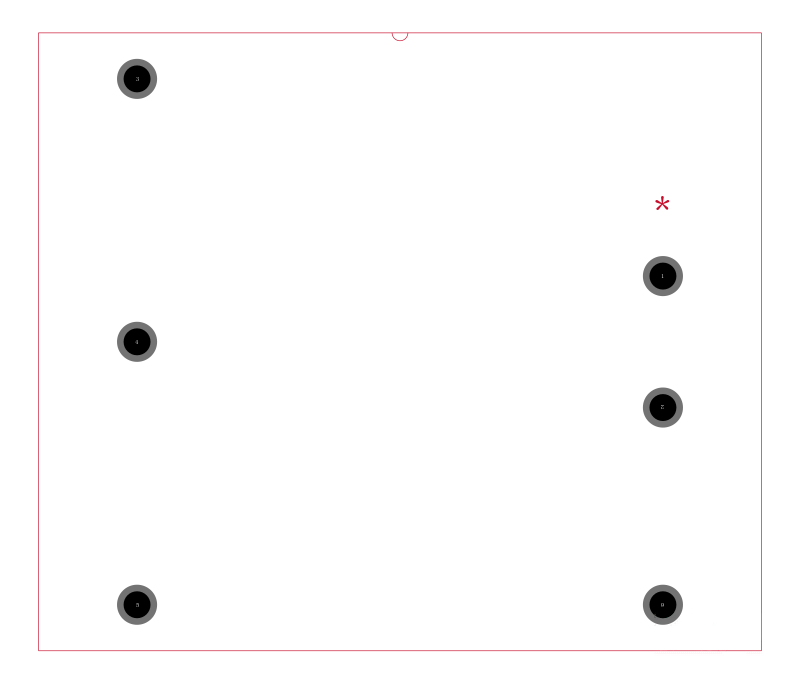

TON 15-2411WI封装焊盘图
