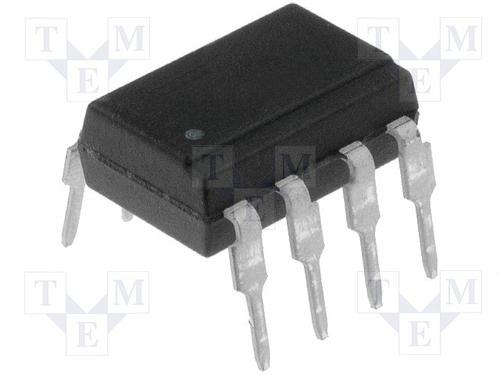

TLP521-2图片1

TLP521-2图片2

TLP521-2图片3

TLP521-2图片4

TLP521-2中文资料参数规格

技术参数

输出电压 55.0 V

通道数 2

正向电压 1.15 V

输入电流 10.0 mA

耗散功率 200 mW

上升时间 4 µs

正向电压Max 1.3 V

正向电流Max 50 mA

下降时间 3 µs

工作温度Max 100 ℃

工作温度Min -30 ℃

耗散功率Max 200 mW

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP

外形尺寸

封装 DIP

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TLP521-2引脚图与封装图

TLP521-2引脚图

TLP521-2封装图

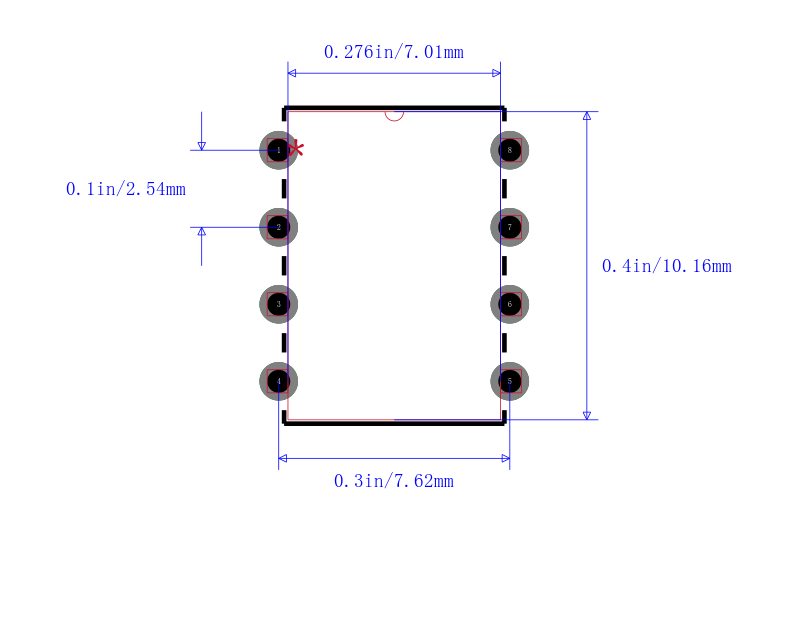

TLP521-2封装焊盘图

在线购买TLP521-2

型号： TLP521-2

制造商： ISOCOM Components 安数光

描述：Transistor Output Optocoupler, 2Element, 5300V Isolation, ROHS COMPLIANT, PLASTIC, DIP-8

替代型号TLP521-2

型号/品牌	代替类型	替代型号对比
TLP521-2 ISOCOM Components 安数光	当前型号	当前型号
4N29 亿光	功能相似	TLP521-2和4N29的区别
4N30 亿光	功能相似	TLP521-2和4N30的区别
4N32 亿光	功能相似	TLP521-2和4N32的区别
