TG2511A

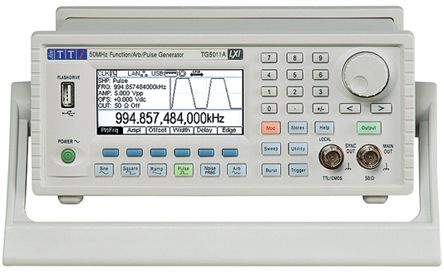

TG2511A图片1

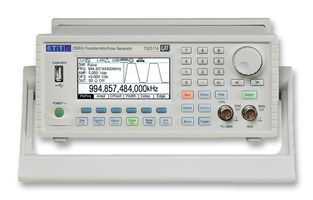

TG2511A图片2
TG2511A图片3
TG2511A图片4
TG2511A图片5
TG2511A图片6
TG2511A概述

Aim-TTi 高级单通道功能/任意/脉冲发生器 TG5011A,TG2511AAim-TTi TG5011A 和 TG2511A 是最先进的单通道基于 DDS 的函数发生器。 50MHz TG5011A 提供高带宽和采样速度,可明显胜过同等价位的很多生成器。 25MHz TG2511A 包含类似功能套件,同时为用户提供低成本、低频率要求。0.001mHz 到 50MHz TG5011A 或 25MHz TG2511A 范围,14 位或 1μHz 分辨率 20mV 到 20V 峰值-峰值输出来自 50Ω,提供全频率范围 - 多功能辅助输出 真脉冲发生器,具有可变延时和可变上升/下降 任意波形,多达 128K 点,高达 125MS/s 标准波形包括正弦、方形、斜波、脉冲、PRBS、sinx/x、噪声、指数、对数 使用 USB 闪存驱动器进行波形存储和文件传输 大图形 LCD 同时显示文本和波形 全面的内部和外部数字调制包括 AM、FM、PM、PWM、FSK、BSPK、Sum、PRBS 提供 Waveform Manager Plus 编辑软件,用于 Windows 平台 可通过 USB 和 LAN LXI 接口编程 在非易失存储器中存储多种仪器设置 紧凑型半机架 2U 外壳,带防护缓冲器和手柄 ### 函数发生器:数字生成

The represents the state-of-the-art in DDS based function generators. It incorporates a similar feature set as the TG5011A at a lower cost and represents exceptional value for those with lower frequency requirements.

.
Standard waveforms: sine, square, ramp, pulse, sinx/x, noise, exponential, logarithmic, PRBS
.
True pulse generator with variable delay and variable rise/fall
.
Waveform storage and file transfers using USB flash drives
.
Waveform Manager Plus for Windows editing software included
.
Large graphic LCD with simultaneous text and waveform display
.
20mV to 20V pk-pk output from 50R ; multi function aux. out
.
Storage for multiple instrument set-ups in non-volatile memory
.
Compact half-rack 2U casing with protective buffers and handle
.
Programmable via USB and LAN LXI interfaces; GPIB optional
.
Comprehensive internal and external digital modulations: PRBS, AM, FM, PM, PWM, FSK, BSPK and Sum
TG2511A中文资料参数规格
技术参数

通道数 1

带宽 25 MHz

输入阻抗 10 kΩ

工作温度Max 40 ℃

工作温度Min -5 ℃

电源电压Max 240 V

电源电压Min 100 V

外形尺寸

长度 270 mm

宽度 250 mm

高度 97 mm

物理参数

重量 2.55 kg

符合标准

RoHS标准 Non-Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买TG2511A
型号: TG2511A
制造商: AIM-TTI Instruments
描述:Aim-TTi 高级单通道功能/任意/脉冲发生器 TG5011A,TG2511A Aim-TTi TG5011A 和 TG2511A 是最先进的单通道基于 DDS 的函数发生器。 50MHz TG5011A 提供高带宽和采样速度,可明显胜过同等价位的很多生成器。 25MHz TG2511A 包含类似功能套件,同时为用户提供低成本、低频率要求。 0.001mHz 到 50MHz TG5011A 或 25MHz TG2511A 范围,14 位或 1μHz 分辨率 20mV 到 20V 峰值-峰值输出来自 50Ω,提供全频率范围 - 多功能辅助输出 真脉冲发生器,具有可变延时和可变上升/下降 任意波形,多达 128K 点,高达 125MS/s 标准波形包括正弦、方形、斜波、脉冲、PRBS、sinx/x、噪声、指数、对数 使用 USB 闪存驱动器进行波形存储和文件传输 大图形 LCD 同时显示文本和波形 全面的内部和外部数字调制包括 AM、FM、PM、PWM、FSK、BSPK、Sum、PRBS 提供 Waveform Manager Plus 编辑软件,用于 Windows 平台 可通过 USB 和 LAN LXI 接口编程 在非易失存储器中存储多种仪器设置 紧凑型半机架 2U 外壳,带防护缓冲器和手柄 ### 函数发生器:数字生成
替代型号TG2511A
型号/品牌 代替类型 替代型号对比

TG2511A

AIM-TTI Instruments

当前型号

当前型号

TG2511

AIM-TTI Instruments

完全替代

TG2511A和TG2511的区别

TG2511G

AIM-TTI Instruments

完全替代

TG2511A和TG2511G的区别
