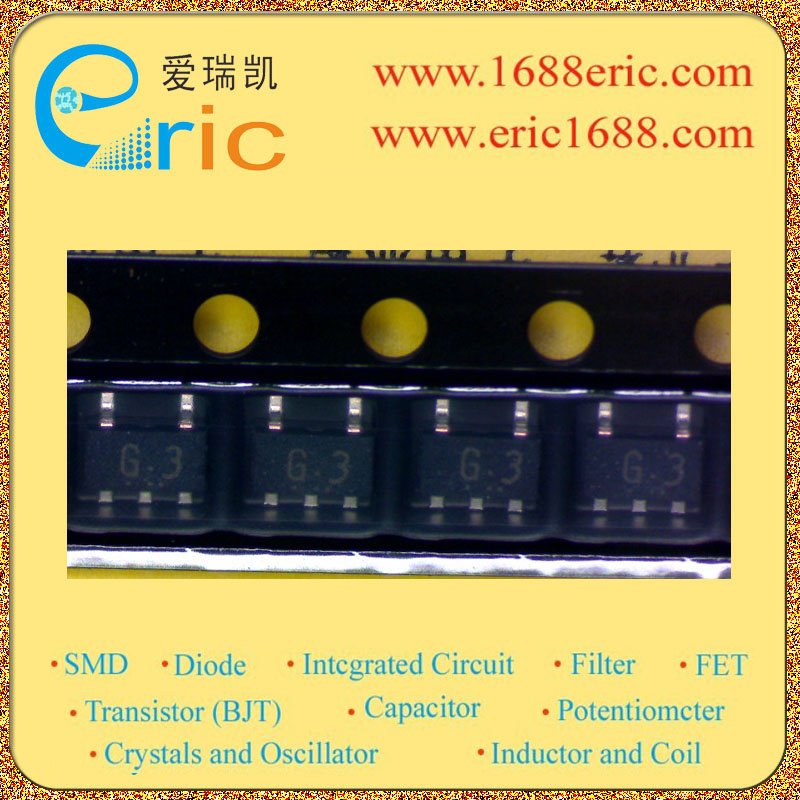

IC 或非门 TC7SET02F SOT-153/SMV marking/标记 G3
逻辑类型Logic Type| 或非门 NOR Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 4.5V~5.5V 静态电流IqCurrent - Quiescent Max| 2uA 输出高，低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.8v 高逻辑电平Logic Level - High| 2V 传播延迟时间@Vcc，CLMax Propagation Delay @ V, Max CL| 9ns @ 4.5V ~ 5.5V，50pF Description & Applications| 2 Input NOR Gate ;High speed : tpd = 4.2 ns typ. at VCC = 5 V, CL = 15pF • Low power dissipation : ICC = 2 μA max at Ta = 25°C • Compatible with TTL outputs : VIL = 0.8 V max VIH = 2.0 V min • 5.5-V tolerant inputs • Balanced Propagation Delays : tpLH ≒ tpHL 描述与应用| 2输入或非闸门;高速：TPD =4.2纳秒（典型值） 在VCC = 5 V，CL=15PF •低功耗：ICC= 2μA（最大值）在大= 25°C •兼容TTL输出：VIL=0.8 V（最大值） VIH=2.0 V（分钟） •5.5-V宽容输入 •平衡传输延迟：TPLH≒TPHL
