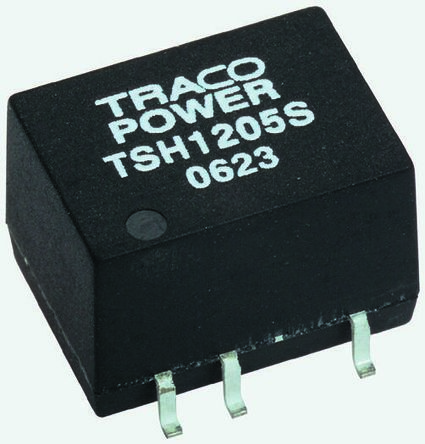

Traco 2W SMD 单/双输出未调节隔离直流到直流转换器 - TSH 系列
超紧密型 SMD 封装
1kV 输入/输出隔离
高准确度引脚共面
回流焊接温度高达 245°C，符合 IPC/JEDEC J-Std-020C 标准
连接数据
---
单输出 | | 双输出 |
引脚 | | 引脚 |
1 | \- 输入电压（接地） | 1 | \- 输入电压（接地）
3 | \+ 输入电压 Vcc | 3 | \+ 输入电压 Vcc
7 | \- 输出电压 | 7 | 公共
8 | \+ 输出电压 | 9 | \- 输出电压
14 | 常闭 | 12 | \+ 输出电压
| | 18 | 常闭
### 注
在工作温度下额定值不会降低。
欧时:
TSH2412S SMD DC-DC,in 24V, out 12V 2W
Allied Electronics:
Iso DC-DC Converter, Vin 21.6 to 26.4Vdc, Vout 12Vdc, I/O isolation 1000Vdc
