TPS1100PWG4中文资料参数规格
技术参数
通道数 1
漏源极电阻 180 mΩ
极性 P-Channel
耗散功率 504 mW
漏源极电压Vds -15.0 V
漏源击穿电压 15 V
连续漏极电流Ids 1.27A
上升时间 10 ns
下降时间 10 ns
工作温度Max 125 ℃
工作温度Min 40 ℃
耗散功率Max 504 mW
封装参数
安装方式 Surface Mount
引脚数 8
封装 TSSOP-8
外形尺寸
长度 4.4 mm
宽度 3 mm
高度 1.2 mm
封装 TSSOP-8
物理参数
材质 Silicon
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

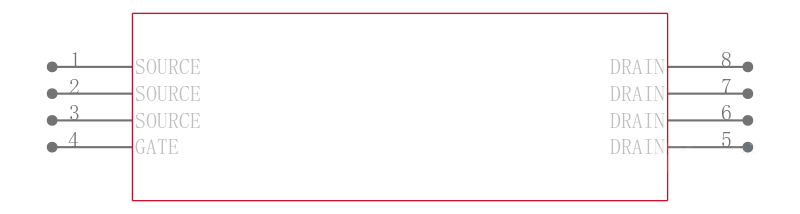

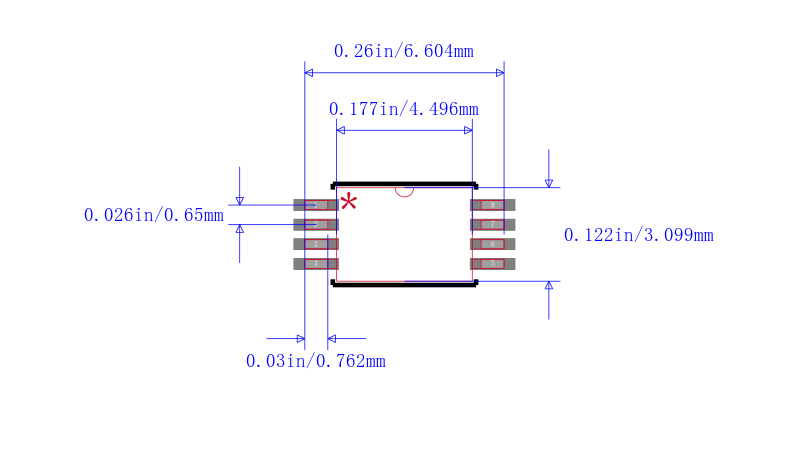

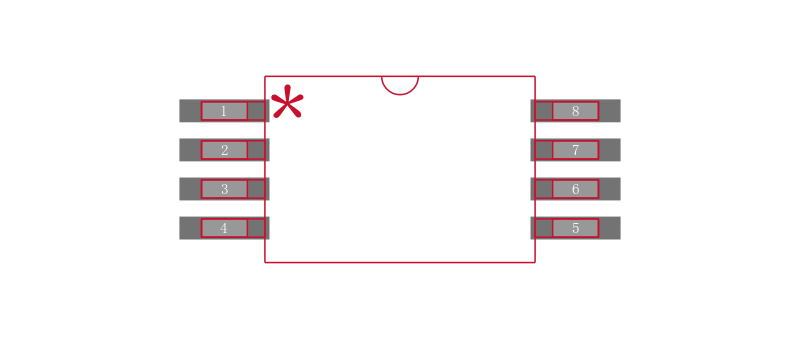

TPS1100PWG4引脚图与封装图
在线购买TPS1100PWG4
替代型号TPS1100PWG4
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TPS1100PWG4 TI 德州仪器 | 当前型号 | 当前型号 |
TPS1100PWRG4 德州仪器 | 完全替代 | TPS1100PWG4和TPS1100PWRG4的区别 |
TPS1100PWR 德州仪器 | 类似代替 | TPS1100PWG4和TPS1100PWR的区别 |
TPS1100PW 德州仪器 | 类似代替 | TPS1100PWG4和TPS1100PW的区别 |
