TPSM84A21MOJR

TPSM84A21MOJR图片1

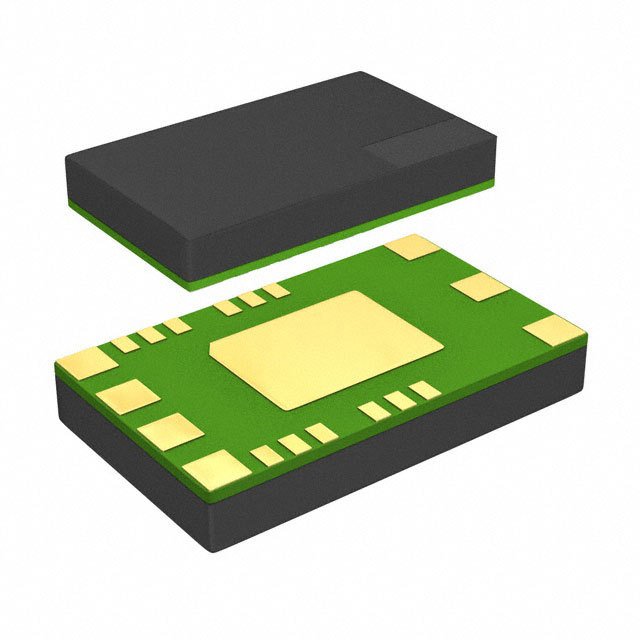

TPSM84A21MOJR图片2
TPSM84A21MOJR图片3
TPSM84A21MOJR图片4
TPSM84A21MOJR概述

具有集成输入和输出电容器的 8V 至 14V 输入、0.508V 至 1.35V 输出、10A 电源模块 20-QFM -40 to 85

Non-Isolated PoL Module DC DC Converter 1 Output 0.55 ~ 1.35V 10A 8V - 14V Input


得捷:
DC DC CONVERTER 0.55-1.35V


立创商城:
TPSM84A21MOJR


德州仪器TI:
8V to 14V, 0.508V to 1.35V Output, 10A Power Module with Integrated Input and Output Capacitors


艾睿:
Module DC-DC 1-OUT 0.508V to 1.35V 10A 20-Pin QFM T/R


Verical:
Module DC-DC 1-OUT 0.508V to 1.35V 10A 20-Pin QFM T/R


TPSM84A21MOJR中文资料参数规格
技术参数

输出接口数 1

输出电压 0.508V ~ 1.35V

输出电流 10 A

开关频率 4300 kHz

输入电压Max 14 V

输入电压Min 8 V

输出电流Max 10 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 8V ~ 14V

封装参数

安装方式 Surface Mount

引脚数 20

封装 QFN-20

外形尺寸

高度 2.3 mm

封装 QFN-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TPSM84A21MOJR引脚图与封装图
TPSM84A21MOJR引脚图
TPSM84A21MOJR封装焊盘图
在线购买TPSM84A21MOJR
型号: TPSM84A21MOJR
制造商: TI 德州仪器
描述:具有集成输入和输出电容器的 8V 至 14V 输入、0.508V 至 1.35V 输出、10A 电源模块 20-QFM -40 to 85
替代型号TPSM84A21MOJR
型号/品牌 代替类型 替代型号对比

TPSM84A21MOJR

TI 德州仪器

当前型号

当前型号

TPSM84A21MOJT

德州仪器

类似代替

TPSM84A21MOJR和TPSM84A21MOJT的区别
