UPW1H560MED1TD概述

NICHICON  UPW1H560MED1TD  铝电解电容, 56uF, 50V, 径向引线

铝电解器 径向,Can - 105°C 时为 2000 小时


得捷:
CAP ALUM 56UF 20% 50V RADIAL


立创商城:
56uF ±20% 50V


贸泽:
Aluminum Electrolytic Capacitors - Leaded 56uF 50 Volts 20%


e络盟:
铝电解电容, 56UF, 50V, 20%, 径向引线, 整卷


艾睿:
Cap Aluminum Lytic 56uF 50V 20% 6.3 X 15mm Radial 2.5mm 360mA 2000h 105


Chip1Stop:
Cap Aluminum Lytic 56uF 50V 20% 6.3 X 15mm Radial 2.5mm 360mA 2000h 105C Automotive Ammo


Verical:
Cap Aluminum Lytic 56uF 50V 20% 6.3 X 15mm Radial 2.5mm 360mA 2000h 105C Automotive Ammo


Newark:
# NICHICON  UPW1H560MED1TD  Electrolytic Capacitor, Miniature, 56 µF, 50 V, PW Series, ± 20%, Radial Leaded, 6.3 mm


UPW1H560MED1TD中文资料参数规格
技术参数

额定电压DC 50 V

电容 56 µF

等效串联电阻ESR 0.8 Ω

容差 ±20 %

纹波电流 108 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 纸带和纸轮

引脚间距 2.5 mm

外形尺寸

高度 15 mm

直径 6.30 mm

封装 纸带和纸轮

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命(小时) 2000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

UPW1H560MED1TD引脚图与封装图
UPW1H560MED1TD引脚图
UPW1H560MED1TD封装图

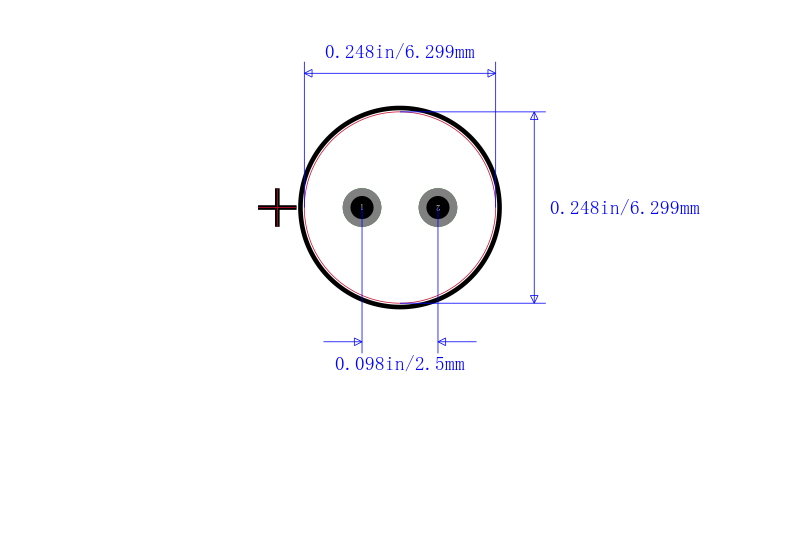

UPW1H560MED1TD封装焊盘图
在线购买UPW1H560MED1TD
型号: UPW1H560MED1TD
描述:NICHICON  UPW1H560MED1TD  铝电解电容, 56uF, 50V, 径向引线
替代型号UPW1H560MED1TD
型号/品牌 代替类型 替代型号对比

UPW1H560MED1TD

Nichicon 尼吉康

当前型号

当前型号

EEU-FM1H560

松下

功能相似

UPW1H560MED1TD和EEU-FM1H560的区别

UPW1H560MED

尼吉康

功能相似

UPW1H560MED1TD和UPW1H560MED的区别

EKZE500ELL560MF11D

贵弥功

功能相似

UPW1H560MED1TD和EKZE500ELL560MF11D的区别
