UPW0J103MHD6TN概述

NICHICON UPW0J103MHD6TN 铝电解电容, 10000UF, 6.3V, 20%, 径向引线, 整卷

10000 µF 6.3 V 铝电解器径向，Can 105°C 时为 8000 小时

得捷:
CAP ALUM 10000UF 20% 6.3V RADIAL

立创商城:
10000uF ±20% 6.3V

Newark:
# NICHICON UPW0J103MHD6TN Electrolytic Capacitor, Miniature, 10000 µF, 6.3 V, PW Series, ± 20%, Radial Leaded, 18 mm

UPW0J103MHD6TN中文资料参数规格

技术参数

额定电压DC 6.30 V

电容 10000 µF

等效串联电阻ESR 0.04 Ω

容差 ±20 %

纹波电流 2.329A @120Hz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 6.3 V

封装参数

安装方式 Through Hole

封装纸带和纸轮

引脚间距 7.5 mm

外形尺寸

高度 25 mm

直径 18.0 mm

封装纸带和纸轮

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 8000h @105℃

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

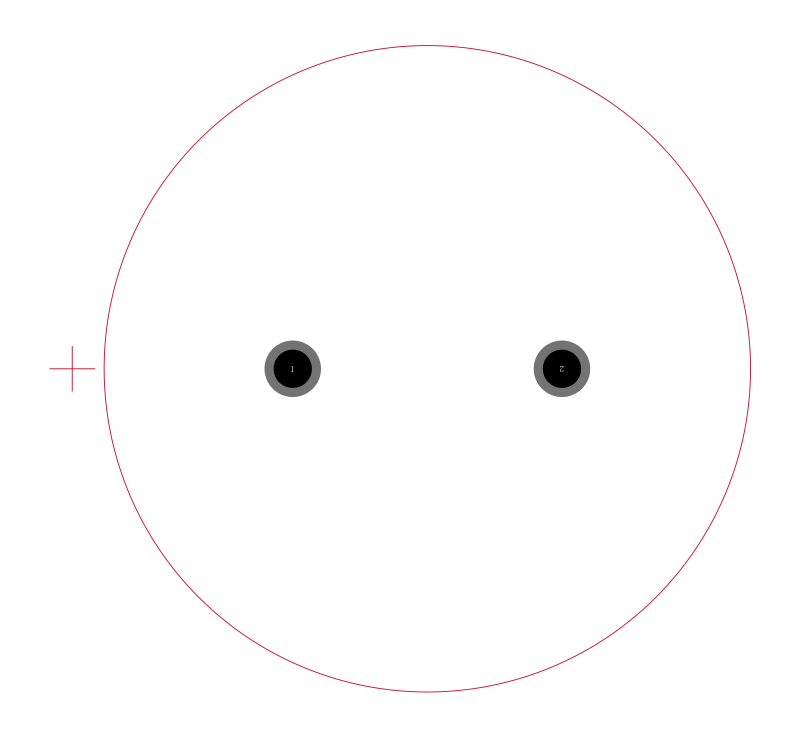

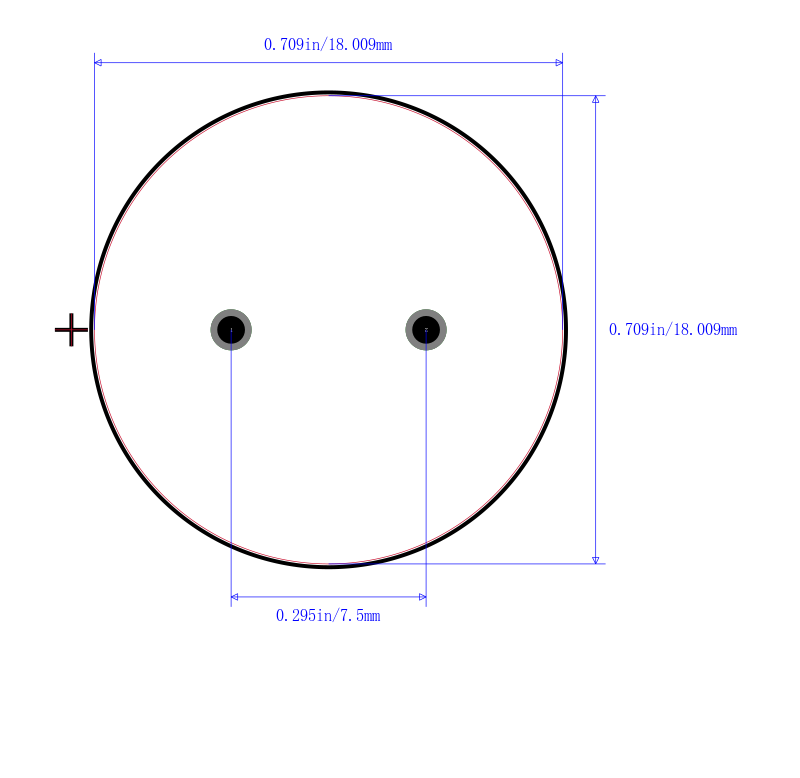

UPW0J103MHD6TN引脚图与封装图
