ON SEMICONDUCTOR UC2843BNG 高级控制器, PWM, 25V-12V电源, 250 kHz, 13.4V/200mA输出, DIP-8
是一款高性能固定频率电流模式脉宽调制 PWM控制器, 设计用于离线和DC-DC转换器应用, 高性价比, 所需外部元件数量极少。配有微调振荡器, 可精确控制占空比, 温度补偿基准, 高增益误差放大器, 电流感测比较器, 高电流图腾柱输出适合驱动功率MOSFET。还带有多种保护功能, 例如输入和基准欠压锁定 带迟滞, 逐周期电流限制, 可设置输出死区时间, 以及锁存器用于单脉冲计量。
- .
- 精确的频率控制
- .
- 自动前馈补偿
- .
- 内部调节基准, 带欠压锁定
- .
- 大电流图腾柱输出
- .
- 欠压锁定, 带滞后
- .
- 低启动和工作电流
频率 250 kHz
电源电压DC 12.0V min
无卤素状态 Halogen Free
输出接口数 1
输入电压DC 30.0 V
输出电压 13.4 V
输出电流 200 mA
供电电流 17 mA
针脚数 8
耗散功率 1.25 W
上升时间 50 ns
开关频率 500 kHz
拓扑结构 Flyback
占空比 96 %
最大占空比 96 %
下降时间 50 ns
工作温度Max 85 ℃
工作温度Min -25 ℃
耗散功率Max 1250 mW
电源电压 30 V
电源电压Max 25 V
电源电压Min 12 V
输入电压 5.5 V
安装方式 Through Hole
引脚数 8

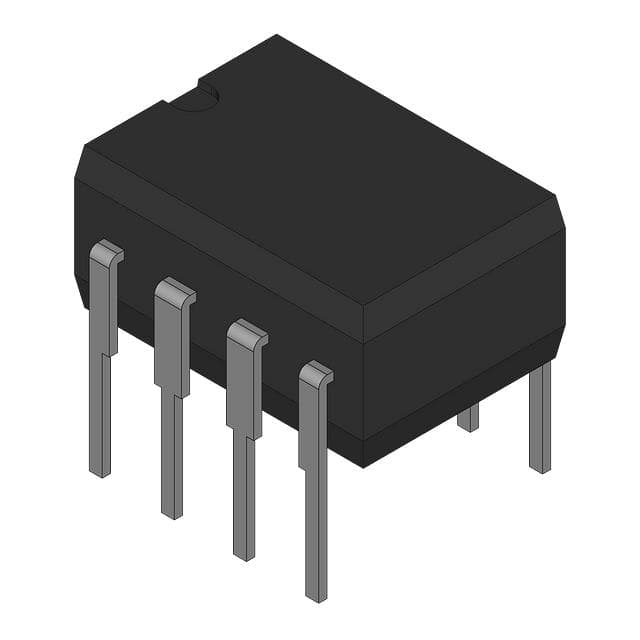

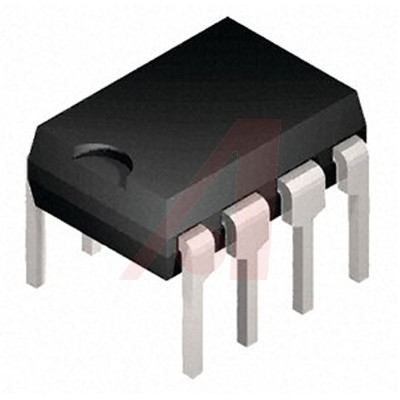

封装 PDIP-8
长度 10.16 mm
封装 PDIP-8
工作温度 -25℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 工业, Power Management, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UC2843BNG ON Semiconductor 安森美 | 当前型号 | 当前型号 |
UC2843BD1R2G 安森美 | 完全替代 | UC2843BNG和UC2843BD1R2G的区别 |
UC3843BD1G 安森美 | 完全替代 | UC2843BNG和UC3843BD1G的区别 |
UC3843BNG 安森美 | 类似代替 | UC2843BNG和UC3843BNG的区别 |
