UCC3583DTR参数规格_中文资料_数据手册PDF

UCC3583DTR概述

开关模式二次侧后稳压器 Switch Mode Secondary Side Post Regulator

Power Supply Controller Secondary-Side Controller 14-SOIC

得捷:
IC SECONDARY SIDE CTRLR 14SOIC

立创商城:
UCC3583DTR

贸泽:
开关控制器 Switch Mode Sec Side Post Regulator

艾睿:
Switch Mode Secondary Side Post Regulator PWM Controller 500kHz 14-Pin SOIC T/R

安富利:
Secondary Side PWM Cntrlr POST REGUL 500KHz 14-Pin SOIC T/R

力源芯城:
开关模式二次侧后稳压器

UCC3583DTR中文资料参数规格

技术参数

频率 500 kHz

输出接口数 1

输出电压 600 mV

输出电流 1.5 A

供电电流 3 mA

调节输出数 1

开关频率 500 kHz

最大占空比 100 %

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 8.9V ~ 14V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

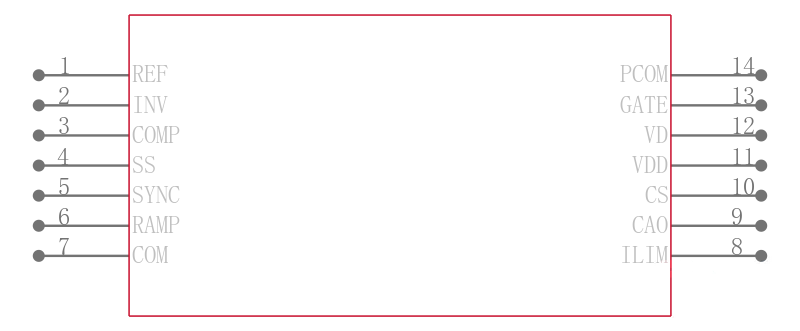

UCC3583DTR引脚图与封装图

在线购买UCC3583DTR

型号： UCC3583DTR

描述：开关模式二次侧后稳压器 Switch Mode Secondary Side Post Regulator

替代型号UCC3583DTR
