UCC3809PTR-2G4参数规格_中文资料_数据手册PDF

UCC3809PTR-2G4概述

经济型初级侧控制器 Economy Primary Side Controller

Converter Offline Boost, Buck, Flyback, Forward Topology 1MHz 8-VSSOP

得捷:
IC OFFLINE SW MULT TOP 8VSSOP

贸泽:
开关控制器 Economy Primary Side Controller

艾睿:
Economy Primary Side PWM Controller 1MHz 8-Pin VSSOP T/R

Chip1Stop:
Secondary Side PWM Cntrlr ECO PRIM 1MHz 8-Pin VSSOP T/R

Verical:
Economy Primary Side PWM Controller 1MHz 8-Pin VSSOP T/R

德州仪器TI:
Economy primary side controller with 15V/8V UVLO, 0C to 70C

UCC3809PTR-2G4中文资料参数规格

技术参数

频率 1.00 MHz

输出电压 800 mV

输出电流 800 mA

调节输出数 1

上升时间 35 ns

开关频率 1000 kHz

过温保护 No

拓扑结构 Buck, Boost, Flyback, Forward

占空比 70 %

最大占空比 70 %

下降时间 18 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

输入电压 8V ~ 17.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 VSSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.97 mm

封装 VSSOP-8

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

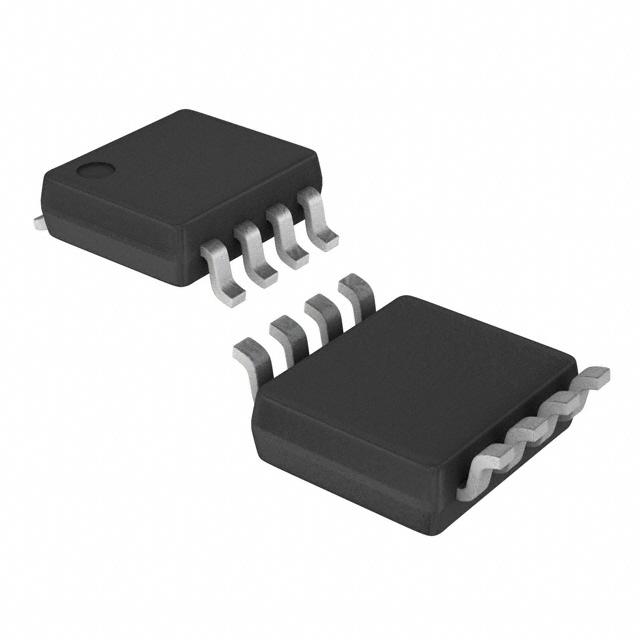

UCC3809PTR-2G4引脚图与封装图

在线购买UCC3809PTR-2G4

型号： UCC3809PTR-2G4

制造商： TI 德州仪器

描述：经济型初级侧控制器 Economy Primary Side Controller

立即咨询

替代型号UCC3809PTR-2G4

型号/品牌	代替类型	替代型号对比
UCC3809PTR-2G4 TI 德州仪器	当前型号	当前型号
UCC3809P-2 德州仪器	完全替代	UCC3809PTR-2G4和UCC3809P-2的区别
UCC3809PTR-2 德州仪器	完全替代	UCC3809PTR-2G4和UCC3809PTR-2的区别
UCC2809PTR-1 德州仪器	类似代替	UCC3809PTR-2G4和UCC2809PTR-1的区别
