Texas Instruments隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节，用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。### 回扫控制器，Texas Instruments电流模式和电压模式 PWM 控制器 初级侧调节 峰值功率模式 低功率
回扫控制器，电压控制，Texas Instruments
隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节，用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。
### 回扫控制器，Texas Instruments
电流模式和电压模式 PWM 控制器
初级侧调节
峰值功率模式
低功率
欧时:

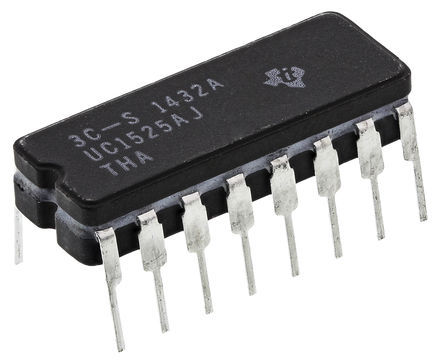

Texas Instruments UC1525AJ PWM 电压模式控制器, 双, 升压、反激式、全桥/半桥, 500 mA输出, 400 kHz
e络盟:
PWM控制器, 8V-35V电源, 100 Hz至500 kHz, 4.5 V-35 V/100 mA输出, CDIP-16
艾睿:
Voltage Mode PWM Controller 400mA 400kHz 16-Pin CDIP Tube
安富利:
Voltage Mode PWM Controller 400mA 16-Pin CDIP Tube
Chip1Stop:
Voltage Mode PWM Controller 400mA 16-Pin CDIP Tube
TME:
Driver; PWM controller; 0.5A; 1W; Channels:2; 8÷35V; 500kHz; CDIP16
Verical:
Voltage Mode PWM Controller 400mA 400kHz 16-Pin CDIP Tube
频率 500 kHz
工作电压 8V ~ 35V
额定功率 1 W
输出电压 5.15 V
输出电流 500 mA
通道数 2
针脚数 16
耗散功率 1000 mW
调节输出数 2
上升时间 100 ns
开关频率 400 kHz
拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
占空比 49 %
最大占空比 49 %
下降时间 50 ns
工作温度Max 125 ℃
工作温度Min -55 ℃
耗散功率Max 1000 mW
电源电压 4.5.35 VDC
电源电压Max 35 V
电源电压Min 8 V
输入电压 35 V
安装方式 Through Hole
引脚数 16
封装 CDIP
长度 21.34 mm
宽度 7.62 mm
高度 3.56 mm
封装 CDIP
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
RoHS标准 Non-Compliant
含铅标准 Contains Lead
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UC1525AJ TI 德州仪器 | 当前型号 | 当前型号 |
UC2525ANG4 德州仪器 | 类似代替 | UC1525AJ和UC2525ANG4的区别 |
UC1525AJ883B 德州仪器 | 类似代替 | UC1525AJ和UC1525AJ883B的区别 |
UC2525AJ 德州仪器 | 类似代替 | UC1525AJ和UC2525AJ的区别 |
