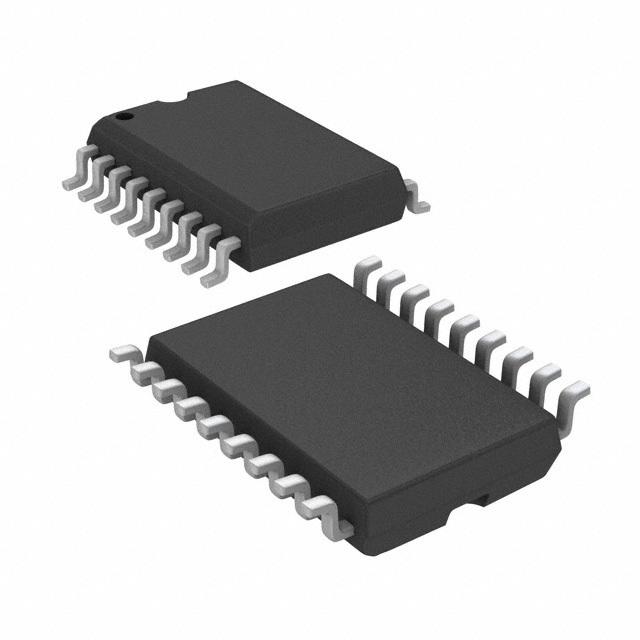

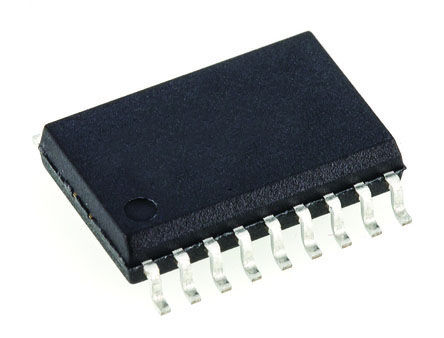

TEXAS INSTRUMENTS UC3526DW 控制器, PWM, 35V-8V电源, 400 kHz, 5V/100mA输出, SOIC-18
回扫控制器,电压控制,Texas Instruments
隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节,用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。
得捷:
IC REG CTRLR MULT TOP 18SOIC
立创商城:
降压型 升降压型 升压型 8V~35V 400kHz
德州仪器TI:
35V, Dual 0.1A 400KHz PWM controller with 0C to 70C
欧时:
### 回扫控制器,电压控制,Texas Instruments隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节,用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。### 回扫控制器,Texas Instruments电流模式和电压模式 PWM 控制器 初级侧调节 峰值功率模式 低功率
贸泽:
Switching Controllers Regulating PWM
e络盟:
控制器, PWM, 35V-8V电源, 400 kHz, 5V/100mA输出, SOIC-18
艾睿:
Voltage Mode PWM Controller 100mA 18-Pin SOIC Tube
安富利:
Voltage Mode PWM Controller 100mA 18-Pin SOIC Tube
Chip1Stop:
Voltage Mode PWM Controller 100mA 400kHz 18-Pin SOIC Tube
Verical:
Voltage Mode PWM Controller 100mA 400kHz 18-Pin SOIC Tube
Newark:
# TEXAS INSTRUMENTS UC3526DW PWM CONTROLLER, SMD, 3526, SOIC18
DeviceMart:
IC REG CTRLR BST FLYBK VM 18SOIC
Win Source:
Buck, Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull Regulator Positive Output Step-Up, Step-Down, Step-Up/Step-Down DC-DC Controller IC 18-SOIC
频率 400 kHz
电源电压DC 8.00V min
输出接口数 2
输入电压DC 35.0V ~ 5.0V
输出电压 5 V
输出电流 100 mA
针脚数 18
耗散功率 1000 mW
静态电流 14.0 mA
调节输出数 2
上升时间 300 ns
开关频率 1Hz ~ 400kHz
拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
占空比 49 %
最大占空比 49 %
下降时间 100 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 8V ~ 35V
电源电压Max 35 V
电源电压Min 8 V
输入电压 15 V
安装方式 Surface Mount
引脚数 18
封装 SOIC-18
长度 11.62 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-18
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
UC3526DW TI 德州仪器 | 当前型号 | 当前型号 |
UC3526DWTR 德州仪器 | 类似代替 | UC3526DW和UC3526DWTR的区别 |
UC3526DWG4 德州仪器 | 类似代替 | UC3526DW和UC3526DWG4的区别 |
UC3526ADW 德州仪器 | 功能相似 | UC3526DW和UC3526ADW的区别 |
