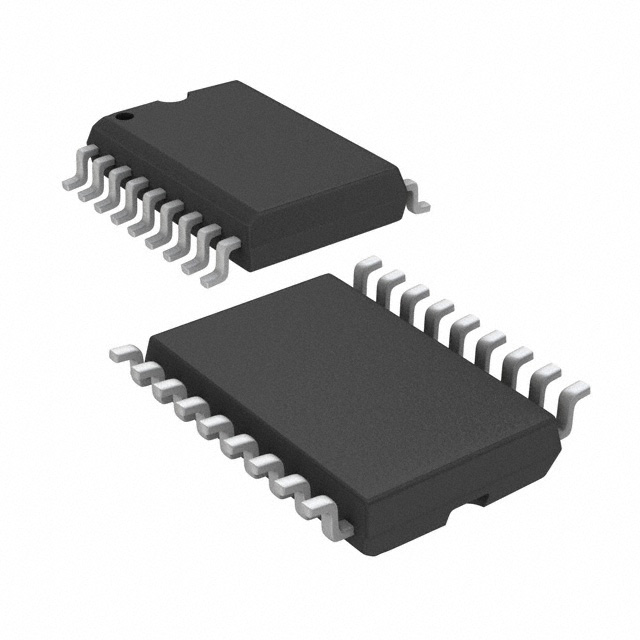

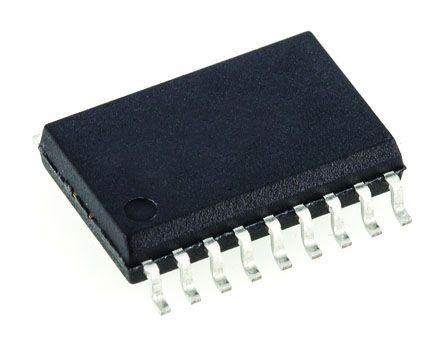

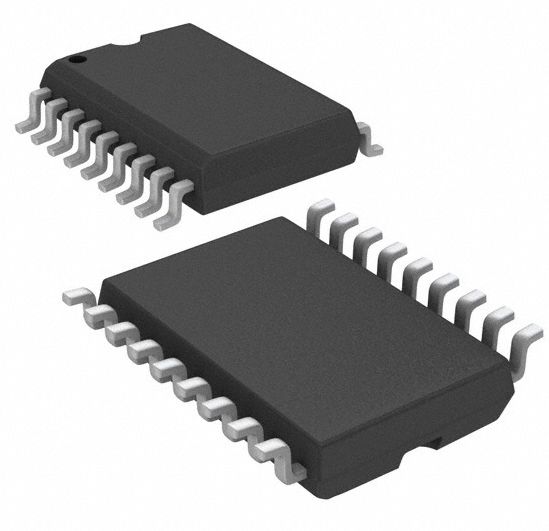

TEXAS INSTRUMENTS UC3526ADW 芯片, PWM控制器
回扫控制器,电压控制,Texas Instruments
隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节,用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。
欧时:
### 回扫控制器,电压控制,Texas Instruments隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节,用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。### 回扫控制器,Texas Instruments电流模式和电压模式 PWM 控制器 初级侧调节 峰值功率模式 低功率
得捷:
IC REG CTRLR MULT TOP 18SOIC
立创商城:
降压型 升降压型 升压型 7V~35V 600kHz
德州仪器TI:
35V, Dual 0.2A 600KHz PWM controller with 0C to 70C
e络盟:
芯片, PWM控制器
艾睿:
Voltage Mode PWM Controller 100mA 650kHz 18-Pin SOIC Tube
安富利:
Voltage Mode PWM Controller 100mA 18-Pin SOIC Tube
Chip1Stop:
Voltage Mode PWM Controller 100mA 18-Pin SOIC Tube
Verical:
Voltage Mode PWM Controller 100mA 650kHz 18-Pin SOIC Tube
Newark:
# TEXAS INSTRUMENTS UC3526ADW PWM Controller, 7V-35V supply, 650kHz, 13V/200mA out, SOIC-18
力源芯城:
双路可调PWM控制器
DeviceMart:
IC REG CTRLR BST FLYBK VM 18SOIC
Win Source:
Buck, Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull Regulator Positive Output Step-Up, Step-Down, Step-Up/Step-Down DC-DC Controller IC 18-SOIC
频率 650 kHz
电源电压DC 7.00V min
输出接口数 2
输入电压DC 35.0 V
输出电压 13 V
输出电流 200 mA
针脚数 18
耗散功率 1000 mW
静态电流 14.0 mA
调节输出数 2
上升时间 300 ns
开关频率 1Hz ~ 600kHz
拓扑结构 Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
占空比 49 %
最大占空比 49 %
下降时间 100 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 7V ~ 35V
电源电压Max 35 V
电源电压Min 7 V
输入电压 35 V
安装方式 Surface Mount
引脚数 18
封装 SOIC-18
长度 11.62 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-18
工作温度 0℃ ~ 70℃ TA
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
UC3526ADW TI 德州仪器 | 当前型号 | 当前型号 |
UC3526ADWG4 德州仪器 | 完全替代 | UC3526ADW和UC3526ADWG4的区别 |
UC2526ADW 德州仪器 | 类似代替 | UC3526ADW和UC2526ADW的区别 |
UC3526ADWTR 德州仪器 | 类似代替 | UC3526ADW和UC3526ADWTR的区别 |
