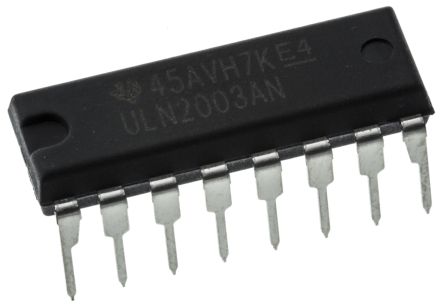

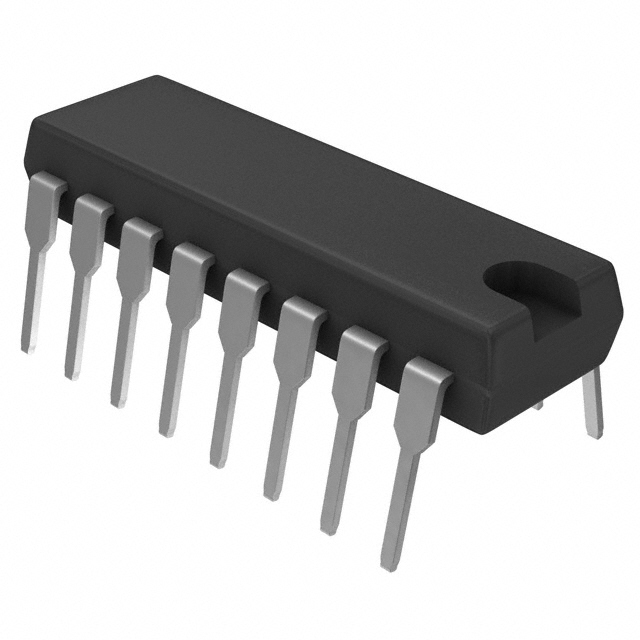

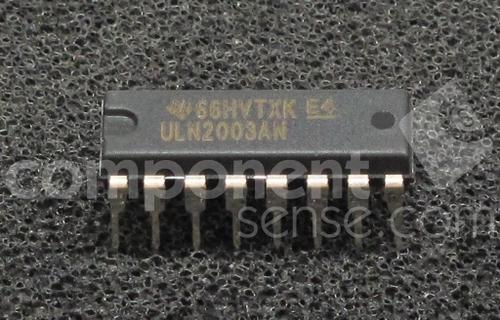

TEXAS INSTRUMENTS ULN2003AN 双极晶体管阵列, 达林顿晶体管, NPN, 50 V, 500 mA, DIP
的系列为通孔安装高电压高电流的达林顿阵列, PDIP封装. 每个包含七个NPN达林顿对, 具有高电压共射和集电极开路输出, 带有普通阴极钳位二极管用于转换电感性负载. 此单个达林顿对的集电极电流额定值为500mA, 同时达林顿对可并行用于更高电流性能. ULN2003A设备包含一个2.7Kohm 系列基极电阻用于每一个达林顿对, 以直接运行TTL或5V CMOS设备. 典型应用包括继电器驱动器, 锤驱动器, 灯驱动器, 显示器驱动器 LED和气体放电, 线路驱动器和逻辑缓冲器.
- .
- 高电压输出: 50V
- .
- 兼容多种类型逻辑输入
- .
- 350mA集电极电流时, 通导输入电压: 3V
- .
- 350mA集电极电流时, 集电极到发射极饱和电压:1.2V
- .
- 工作温度范围: -20°C至70°C
- .
- 集电极电流Ic: 500mA 单路输出
额定电压DC 50.0 V
额定电流 500 mA
输出接口数 7
输出电压 50 V
输出电流 0.6 A
通道数 7
针脚数 16
正向电压 1.70 V
输入电流 930 µA
极性 NPN
耗散功率 25 W
输入电容 15.0 pF
击穿电压集电极-发射极 50 V
驱动器/包 7
集电极最大允许电流 0.5A
输入电压Max 5 V
输出电压Max 50 V
输出电流Max 500 mA
直流电流增益hFE 600
工作温度Max 70 ℃
工作温度Min -20 ℃
输入电压 30 V
安装方式 Through Hole
引脚数 16
封装 PDIP-16
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-16
工作温度 -20℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
香港进出口证 NLR
