Darlington Transistor Arrays, Texas InstrumentsThis array of seven Darlington transistor circuits is able to drive high output current.### 达林顿晶体管驱动器
复合晶体管阵列,Texas Instruments
Texas Instruments 提供的达林顿晶体管阵列,适合各种中电流至高电流驱动器应用。
### 达林顿晶体管驱动器
欧时:

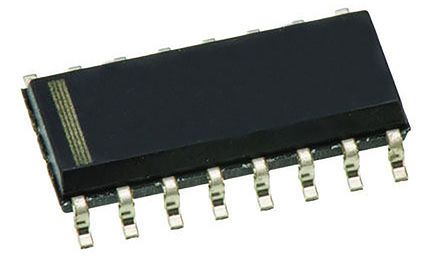

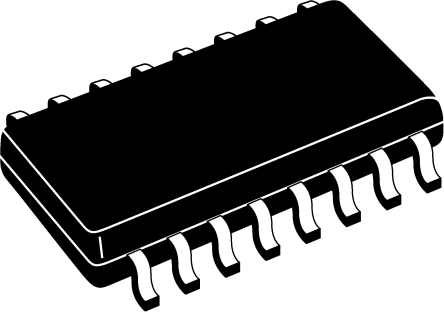

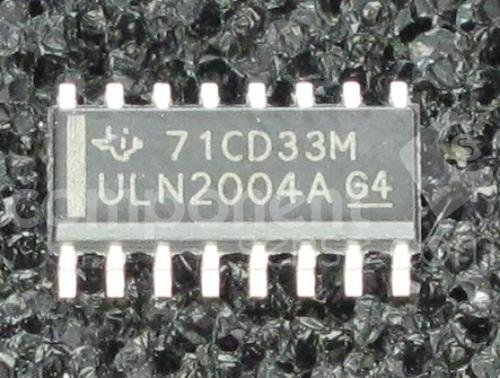

Texas Instruments ULN2004AD NPN 达林顿晶体管对, 500 mA, Vce=50 V, 16引脚 SOIC封装
得捷:
TRANS 7NPN DARL 50V 0.5A 16SOIC
立创商城:
ULN2004AD
德州仪器TI:
50-V, 7-ch darlington transistor array with 15-V input capability, -20C to 70C
艾睿:
Trans Darlington NPN 50V 0.5A 16-Pin SOIC Tube
Jameco:
Darl Transis. Array/Linear Hs
安富利:
Trans Darlington NPN 50V 0.5A 16-Pin SOIC Tube
Chip1Stop:
Trans Darlington NPN 50V 0.5A 16-Pin SOIC Tube
Verical:
Trans Darlington NPN 50V 0.5A 16-Pin SOIC Tube
Newark:
# TEXAS INSTRUMENTS ULN2004AD Bipolar Transistor Array, Darlington, NPN, 50 V, 350 mA, SOIC
DeviceMart:
IC TRANS ARRAY HV HC 16-SOIC
Win Source:
TRANS 7NPN DARL 50V 0.5A 16SO
额定电压DC 50.0 V
额定电流 500 mA
输出电压 50 V
输出电流 500 mA
针脚数 16
正向电压 1.7 V
极性 NPN
击穿电压集电极-发射极 50 V
驱动器/包 7
集电极最大允许电流 0.5A
工作温度Max 70 ℃
工作温度Min -20 ℃
电源电压 6V ~ 15V
输入电压 30 V
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
长度 9.9 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-16
工作温度 -20℃ ~ 70℃ TA
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ULN2004AD TI 德州仪器 | 当前型号 | 当前型号 |
ULN2003ADR 德州仪器 | 完全替代 | ULN2004AD和ULN2003ADR的区别 |
ULN2003AD 德州仪器 | 完全替代 | ULN2004AD和ULN2003AD的区别 |
