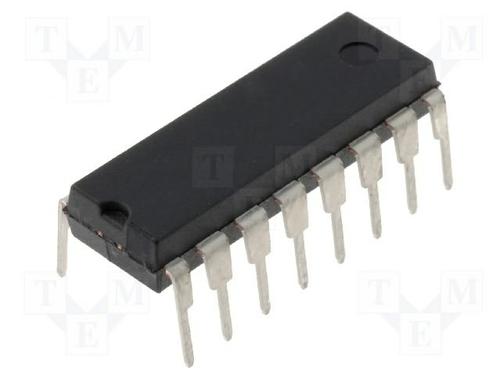

STMICROELECTRONICS ULN2064B 双极晶体管阵列, 达林顿, NPN, 50 V, 1 W, 1.5 A, DIP
复合阵列,STMicroelectronics
达林顿晶体管功率提供高电压、高电流开关阵列,包含多个开路集电极复合晶体管对和一体式抑制二极管,用于电感性负载。 每个输出的高电流额定值为 500 mA 或更高。 输入是与输出相反的引脚,采用 IC 封装,用于简化应用板布局。 接口为标准逻辑电平,用于 TTL 或 CMOS。
### 达林顿晶体管驱动器
得捷:
TRANS 4NPN DARL 50V 1.75A 16DIP
欧时:
STMicroelectronics ULN2064B NPN 达林顿晶体管对, 1.75 A, Vce=50 V, 16引脚 PDIP封装
立创商城:
ULN2064B
贸泽:
Darlington Transistors 1.5 Amp Quad Switch
艾睿:
Trans Darlington NPN 50V 1.75A 4300mW 16-Pin Power PDIP Tube
Jameco:
Transistor Darlington NPN 50 Volt 1.75 Amp 16-Pin Power PDIP
安富利:
Trans Darlington NPN 50V 1.75A 16-Pin Power PDIP
富昌:
ULN Series 50 V 1.5 A High Voltage Quad NPN Darlington Switch - PowerDIP-16
Chip1Stop:
Trans Darlington NPN 50V 1.75A 16-Pin Power PDIP Tube
TME:
Driver; darlington, transistor array; 1.5A; 50V; Channels:4; DIP16
Verical:
Trans Darlington NPN 50V 1.75A 4300mW 16-Pin Power PDIP Tube
Newark:
# STMICROELECTRONICS ULN2064B Bipolar Transistor Array, Darlington, NPN, 50 V, 1 W, 1.5 A, DIP
DeviceMart:
IC SWITCH QUAD DARL 16 POWERDIP
Win Source:
TRANS 4NPN DARL 50V 1.75A 16DIP
额定电压DC 50.0 V
额定电流 1.50 A
输出电压 50 V
输出电流 1.75 A
通道数 4
针脚数 16
极性 NPN
耗散功率 1 W
击穿电压集电极-发射极 50 V
输出电压Max 50 V
输出电流Max 1.5 A
额定功率Max 1 W
工作温度Max 85 ℃
工作温度Min -20 ℃
耗散功率Max 4300 mW
输入电压 15 V
安装方式 Through Hole
引脚数 16
封装 DIP-16
长度 20 mm
宽度 7.1 mm
高度 5.1 mm
封装 DIP-16
工作温度 -20℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Tube
制造应用 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ULN2064B ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
TD62064AP 东芝 | 功能相似 | ULN2064B和TD62064AP的区别 |
TD62064P 东芝 | 功能相似 | ULN2064B和TD62064P的区别 |
M54532P 三菱 | 功能相似 | ULN2064B和M54532P的区别 |
