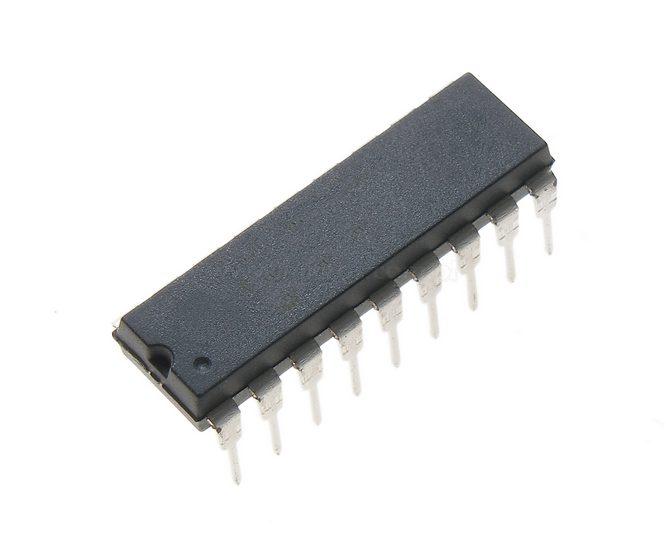

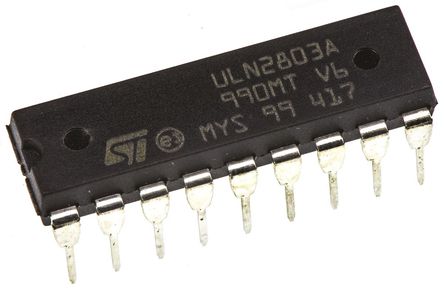

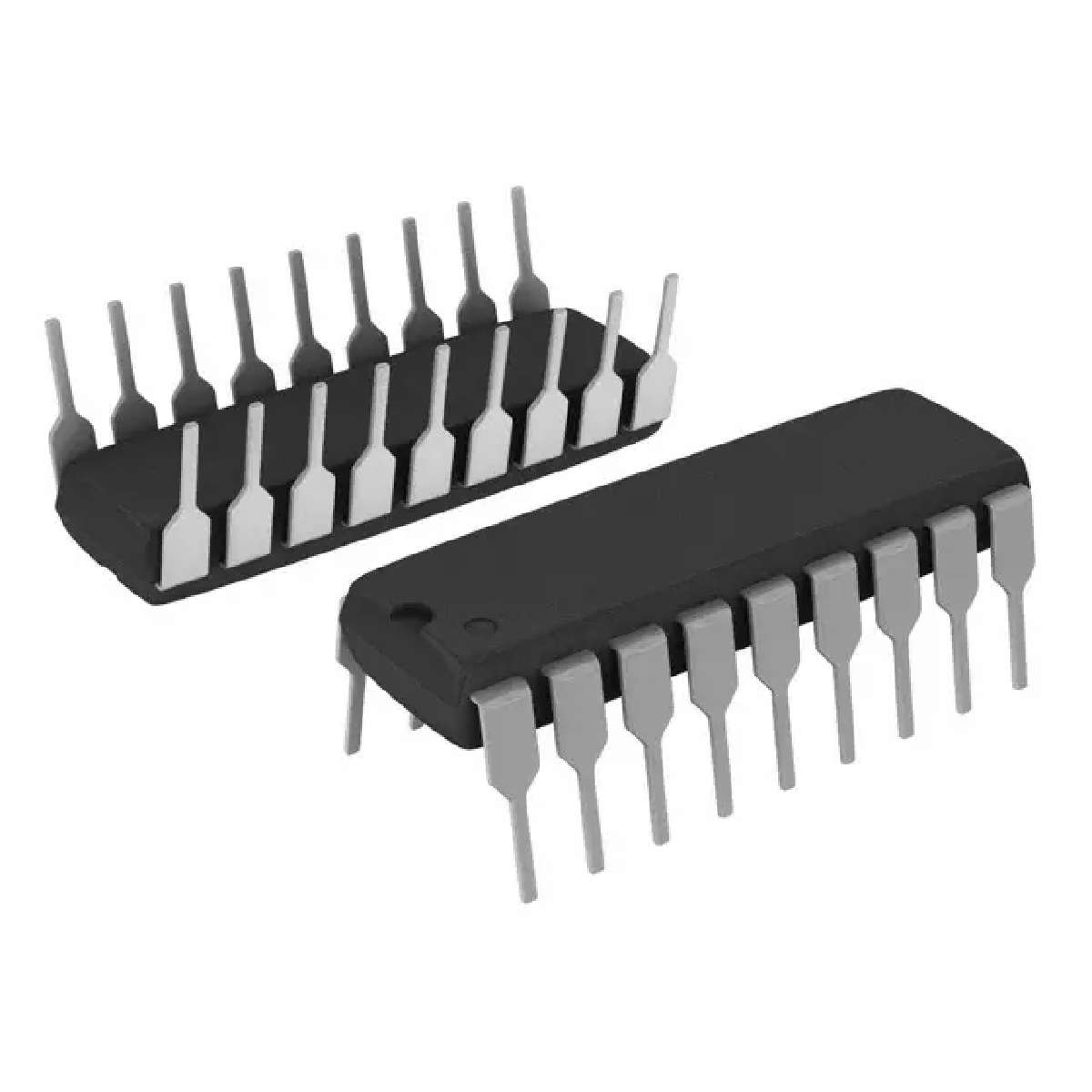

STMICROELECTRONICS ULN2803A 双极晶体管阵列, 达林顿晶体管, NPN, 50 V, 2.25 W, 500 mA, 1000 hFE, DIP
ST微电子公司的是一个通孔安装, 八达林顿阵列的, DIP封装. 阵列包含8个达林顿晶体管, 带有共发射极和积分抑制二极管, 用于电感性负载. 每个达林顿具有一个峰值负载电流, 额定值为600mA 500mA持续电流, OFF关闭状态下可承受至少50V电压. ULN2803A有一个2.7Kohm输入晶体管, 用于5V TTL和CMOS, 以简化逻辑系列接口.
- .
- 固定的输入与输出相反, 以简化电路板布局.
- .
- 可并联输出, 以获取更高电流能力.
- .
- 积分抑制二极管
- .
- 输出电压: 50V
- .
- 直流电流增益hFE: 1000
- .
- 运行环境温度范围: -20°C至85°C
- .
- 功耗: 2.25W
额定电压DC 50.0 V
额定电流 500 mA
输出电压 50 V
输出电流 500 mA
通道数 8
针脚数 18
极性 NPN
耗散功率 2.25 W
输入电容 15.0 pF
击穿电压集电极-发射极 50 V
最小电流放大倍数hFE 1000 @350mA, 2V
额定功率Max 2.25 W
直流电流增益hFE 1000
工作温度Max 85 ℃
工作温度Min -20 ℃
耗散功率Max 2250 mW
电源电压 5 V
输入电压 30 V
安装方式 Through Hole
引脚数 18
封装 DIP-18
长度 23.24 mm
宽度 7.1 mm
高度 3.93 mm
封装 DIP-18
工作温度 -20℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, Consumer Electronics, Portable Devices, Ind, Industrial, 电源管理, 工业, Portable Devices, Consumer Electronics, 消费电子产品, 便携式器材, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ULN2803A ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
ULN2802A 意法半导体 | 完全替代 | ULN2803A和ULN2802A的区别 |
ULQ2803A 意法半导体 | 完全替代 | ULN2803A和ULQ2803A的区别 |
