UPD78F0413GA-GAM-AX

78K0 系列 8 位微控制器，Renesas Electronics### 78K 系列微控制器，Renesas Electronics

78K0/Lx3 系列 8 位

Renesas 的 78K 系列微控制器应用广泛。

78K0/Lx3 8 位微控制器，具有 78KO 内核 CPU、嵌入式闪存、片上振荡器和内置高精密 A/D 转换器。 其低功耗（低至 2.3 μA 典型 sub-HALT 模式）使其特别适用于 LCD 控制应用。 一些应用包括：APS 相机、数码相机、家庭音频、空调和洗衣机。

重要特征：

工作电压：VDD = 1.8 V 至 5.5 V

最高频率：10 MHz

ROM 容量：8 KB 至 60 KB 闪存

RAM 容量：

•512 B 至 1 KB（78K0/LC3 和 78K0/LD3）

•内部高速 RAM 768 B 至 1 KB / 内部扩展 RAM 1 KB（78K0/LE3 和 78K0/LF3）

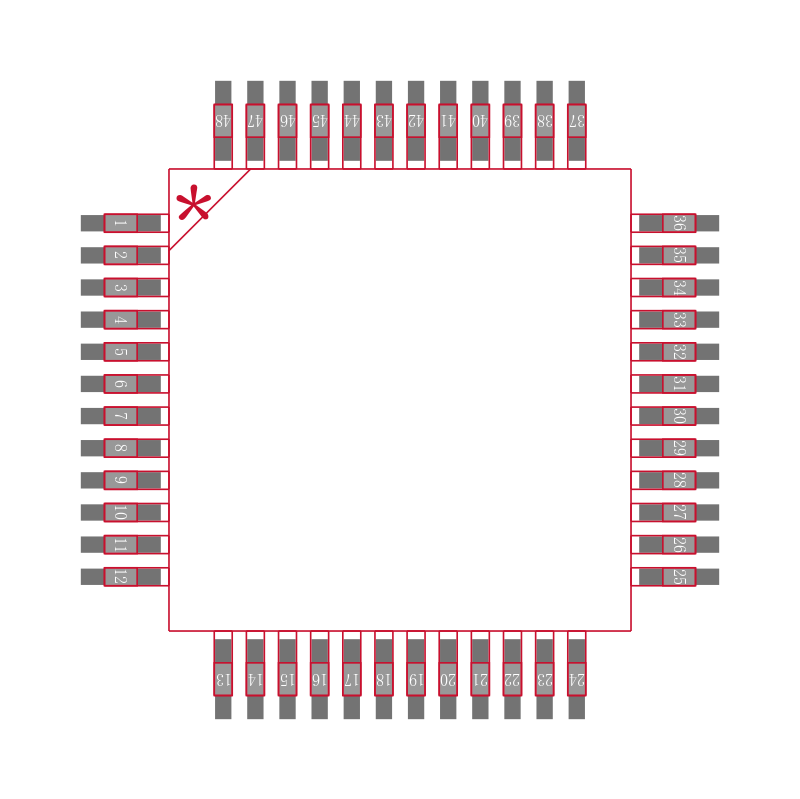

48 引脚/64 引脚塑料 LQFP 封装

最短指令执行时间可从高速（0.2 μs：@ 10 MHz 操作，使用高速系统时钟）变为超低速（122 μs：@ 32.768 kHz 操作，使用子系统时钟）

通用寄存器：8 x 32 位寄存器（8 x 8 位寄存器 x 4 组）

片上单电源闪存

自编程（带启动交换功能）

片上调试功能

片上通电清除 POC 电路和低电压探测器 LVI

片上监控计时器（可使用内部低速振荡时钟操作）

LCD 控制器/驱动器（外部电阻分区和内部电阻分区可切换）

片上分段键扫描功能：8 通道

片上键中断功能：8 通道

片上蜂鸣器输出控制器

输入/输出端口：30/34/46/62

计时器：9 通道

•16 位计时器/事件计数器：1 通道

•8 位计时器/事件计数器：3 通道

•8 位计时器：3 通道

•实时计数器 RTC：1 通道

•监控计时器：1 通道

串行接口：2 通道

•UART（支持LIN（本地互连网络）总线）：1 通道

•UART：1 通道

16 位 Delta-Sigma 型 A/D 转换器：3 通道（仅限 μPD78F046x）

10 位逐次逼近型 A/D 转换器：6 通道（仅限 μPD78F041x）、8 通道（仅限 μPD78F045x 和 78F046x）

曼彻斯特代码发生器

远程控制器接收器

工作环境温度：TA = -40 至 +85°C
