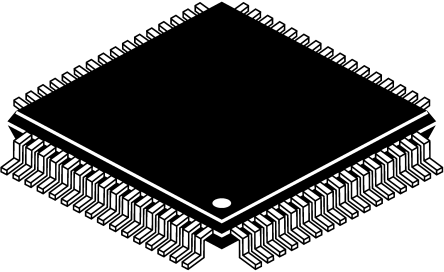

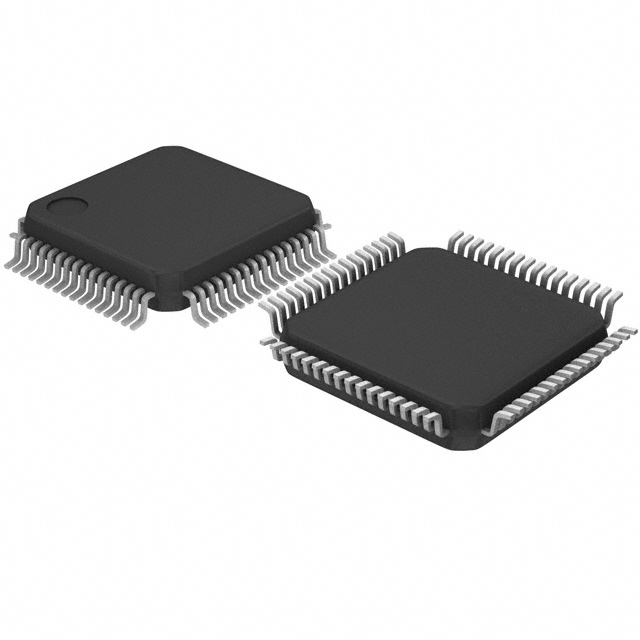

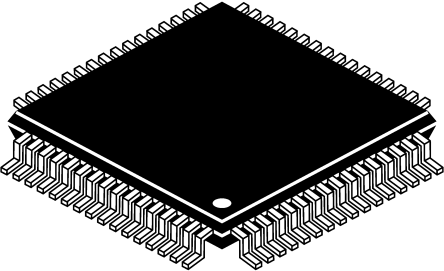

UPD78F1146AGB-GAH-AX

78K0R/Kx3 系列 16 位微控制器Renesas 的 78K 系列微控制器应用广泛。 78K0R/Kx3 微控制器是 16 位低功耗 78K0R CPU 内核、计时器、A/D 转换器和串行接口。 功耗与 8 位微控制器相同，适用于消费产品、通信和工业应用。重要特征： 工作电压：VDD = 1.8 V 至 5.5 V 最高频率：20 MHz ROM 容量：64 KB 至 512 KB 闪存 RAM 容量：4 KB 至 30 KB 封装：64 引脚 FPBGA 或 QFP 封装、80/100/128//144 引脚 LQFP 封装 最短指令执行时间可从高速（0.05 μs：@ 20 MHz 操作，使用高速系统时钟）变为超低速（61 μs：@ 32.768 kHz 操作，使用子系统时钟） 通用寄存器：8 x 32 位寄存器（8 x 8 位寄存器 x 4 组） 片上单电源闪存（禁止芯片擦除/块擦除/写入功能） 自编程（带启动交换功能/闪存屏蔽窗口功能） 片上调试功能 片上通电清除 POC 电路和低电压探测器 LVI 片上监控计时器（可使用片上内部低速振荡时钟操作） 片上乘法器（16 x 16 位） 片上键中断功能 片上时钟输出/蜂鸣器输出控制器 片上 BCD 调整 输入/输出端口：55/70/88/116/132（N 通道漏极开路：4） 计时器：10/14 通道 • 16 位计时器：8/12 通道 • 监控计时器：1 通道 • 实时计数器：1 通道 串行接口 • CSI：2 通道/UART：1 通道 • CSI：2 通道/UART：1 通道/简化 I2C：1/2 通道 • CSI：2 通道/UART：1 通道/简化 I2C：1/2 通道 • UART（支持 LIN 总线）：1 通道 • I2C：1 通道 10 位分辨率 A/D 转换器（AVREF = 2.3 V 至 5.5 V）：8/16 通道 8 位分辨率 D/A 转换器（AVREF1 = 1.8 V 至 5.5 V）：2 通道 工作环境温度：TA = -40 至 +85°C

78K0R/Kx3 系列 16 位

Renesas 的 78K 系列微控制器应用广泛。

78K0R/Kx3 微控制器是 16 位低功耗 78K0R CPU 内核、计时器、A/D 转换器和串行接口。 功耗与 8 位微控制器相同，适用于消费产品、通信和工业应用。

重要特征：

工作电压：VDD = 1.8 V 至 5.5 V

最高频率：20 MHz

ROM 容量：64 KB 至 512 KB 闪存

RAM 容量：4 KB 至 30 KB

封装：64 引脚 FPBGA 或 QFP 封装、80/100/128//144 引脚 LQFP 封装

最短指令执行时间可从高速（0.05 μs：@ 20 MHz 操作，使用高速系统时钟）变为超低速（61 μs：@ 32.768 kHz 操作，使用子系统时钟）

通用寄存器：8 x 32 位寄存器（8 x 8 位寄存器 x 4 组）

片上单电源闪存（禁止芯片擦除/块擦除/写入功能）

自编程（带启动交换功能/闪存屏蔽窗口功能）

片上调试功能

片上通电清除 POC 电路和低电压探测器 LVI

片上监控计时器（可使用片上内部低速振荡时钟操作）

片上乘法器（16 x 16 位）

片上键中断功能

片上时钟输出/蜂鸣器输出控制器

片上 BCD 调整

输入/输出端口：55/70/88/116/132（N 通道漏极开路：4）

计时器：10/14 通道

• 16 位计时器：8/12 通道

• 监控计时器：1 通道

• 实时计数器：1 通道

串行接口

• CSI：2 通道/UART：1 通道

• CSI：2 通道/UART：1 通道/简化 I2C：1/2 通道

• CSI：2 通道/UART：1 通道/简化 I2C：1/2 通道

• UART（支持 LIN 总线）：1 通道

• I2C：1 通道

10 位分辨率 A/D 转换器（AVREF = 2.3 V 至 5.5 V）：8/16 通道

8 位分辨率 D/A 转换器（AVREF1 = 1.8 V 至 5.5 V）：2 通道

工作环境温度：TA = -40 至 +85°C
