UF4002-E3/54参数规格_中文资料_数据手册PDF

UF4002-E3/54概述

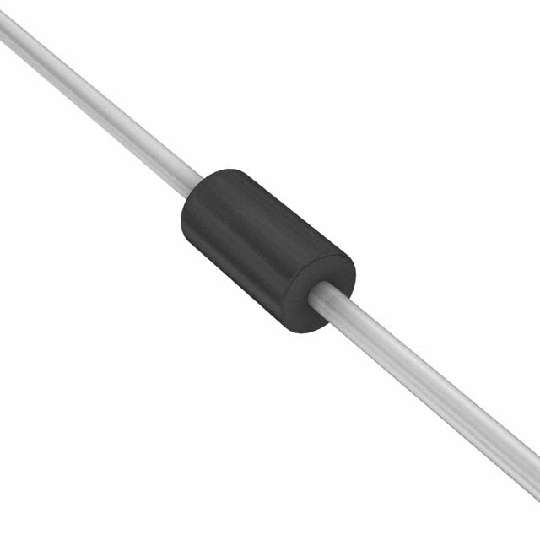

VISHAY UF4002-E3/54 快速/超快二极管, 单, 100 V, 1 A, 1 V, 50 ns, 30 A

The is an ultra-fast Plastic Rectifier with solderable matte tin-plated terminals. It is suitable for use in high frequency rectification and free-wheeling application in switching mode converters and inverters.

.: Colour band denotes cathode end

.: Glass-passivated pallet chip junction

.: Ultra-fast reverse recovery time

.: Low forward voltage drop

.: Low switching losses, high efficiency

.: High forward surge capability

.: Solder dip 275°C maximum 10sec as per JESD 22-B106

.: UL94V-0 Flammability rating

UF4002-E3/54中文资料参数规格

技术参数

电容 17.0 pF

输出电流 ≤1.00 A

正向电压 1 V

极性 Standard

反向恢复时间 50 ns

正向电流 1 A

最大正向浪涌电流（Ifsm） 30 A

正向电压Max 1 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温Max 150 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-204AL

外形尺寸

长度 5.2 mm

宽度 2.7 mm

高度 2.7 mm

封装 DO-204AL

物理参数

工作温度 55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Communications & Networking, Commercial, Consumer Electronics, Computers & Computer Peripherals

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99
