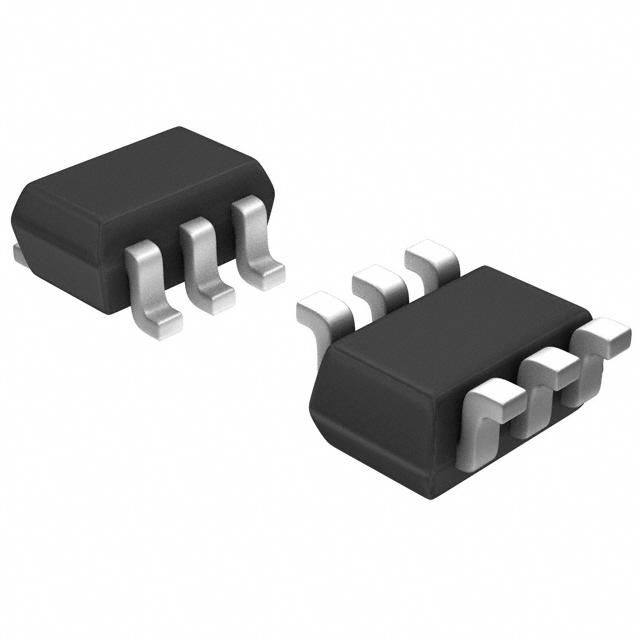

UPG2012TK-E2-A图片1
UPG2012TK-E2-A图片2
UPG2012TK-E2-A图片3
UPG2012TK-E2-A图片4
UPG2012TK-E2-A图片5
UPG2012TK-E2-A图片6
UPG2012TK-E2-A图片7
UPG2012TK-E2-A概述

RF Switch SPDT 500MHz to 2.5GHz 24dB 6Pin LeadLess Mini-Mold T/R

DESCRIPTION

NEC"s UPG2012TK is a single control GaAs MMIC for L, S-band SPDT Single Pole Double Throw switch for mobile phone and L, S-band applications.

This device can operate frequency from 0.5 GHz to 2.5 GHz, with low insertion loss and high isolation.

This device is housed in a 6-pin lead-less minimold package suitable for high-density surface mounting.

FEATURES

• SUPPLY VOLTAGE:

   VDD = 2.7 to 3.0 V 2.8 V TYP.

• SINGLE SWITCH CONTROL VOLTAGE:

   Vcont H = 2.7 to 3.0 V 2.8 V TYP.

   Vcont L = −0.2 to +0.2 V 0 V TYP.

• LOW INSERTION LOSS:

   LINS1= 0.27 dB TYP. @ f = 0.5 to 1.0 GHz, VDD= 2.8 V, Vcont= 2.8 V/0 V

   LINS2= 0.30 dB TYP. @ f = 2.0 GHz, VDD= 2.8 V, Vcont= 2.8 V/0 V

   LINS3= 0.30 dB TYP. @ f = 2.5 GHz, VDD= 2.8 V, Vcont= 2.8 V/0 V Reference value

• HIGH ISOLATION:

   ISL1 = 30 dB TYP. @ f = 0.5 to 2.0 GHz, VDD = 2.8 V, Vcont = 2.8 V/0 V

   ISL2 = 30 dB TYP. @ f = 2.5 GHz, VDD = 2.8 V, Vcont = 2.8 V/0 V Reference value

• HIGH-DENSITY SURFACE MOUNTING:

   6-pin lead-less minimold package

APPLICATIONS

• L, S-band digital cellular or cordless handsets

• BluetoothTM , W-LAN and WLL

• Short Range Wireless

UPG2012TK-E2-A中文资料参数规格
技术参数

供电电流 0.05 mA

耗散功率 150 mW

工作温度Max 85 ℃

工作温度Min -45 ℃

耗散功率Max 150 mW

电源电压 2.7V ~ 3V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SMD-6

外形尺寸

高度 0.55 mm

封装 SMD-6

物理参数

工作温度 -45℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买UPG2012TK-E2-A
型号: UPG2012TK-E2-A
制造商: California Eastern Laboratories
描述:RF Switch SPDT 500MHz to 2.5GHz 24dB 6Pin LeadLess Mini-Mold T/R
替代型号UPG2012TK-E2-A
型号/品牌 代替类型 替代型号对比

UPG2012TK-E2-A

California Eastern Laboratories

当前型号

当前型号

UPG2214TK-E2-A

California Eastern Laboratories

完全替代

UPG2012TK-E2-A和UPG2214TK-E2-A的区别

UPD5713TK-E2-A

California Eastern Laboratories

类似代替

UPG2012TK-E2-A和UPD5713TK-E2-A的区别
