UF5401-E3/54参数规格_中文资料_数据手册PDF

UF5401-E3/54概述

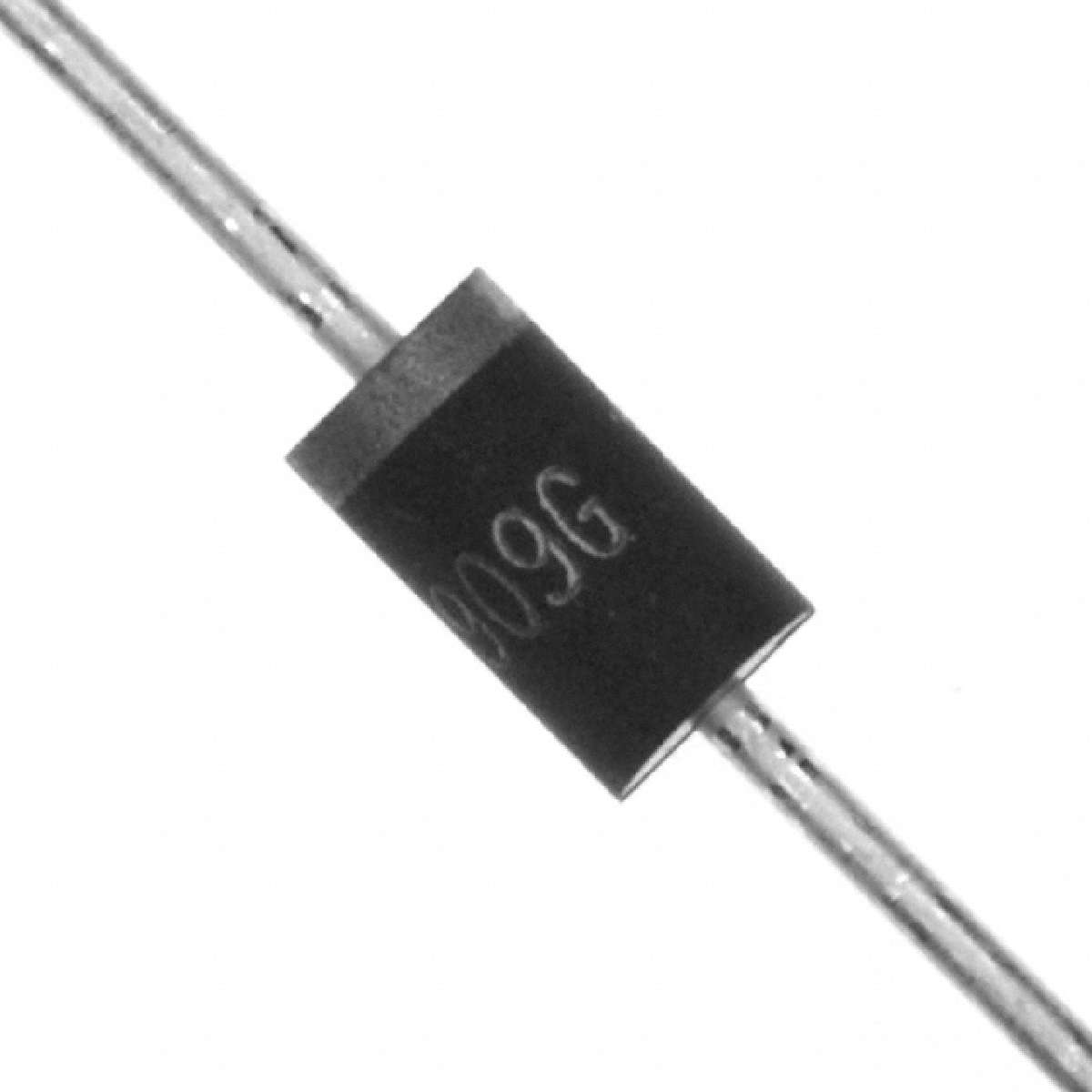

VISHAY UF5401-E3/54 快速/超快二极管, 单, 100 V, 3 A, 1 V, 50 ns, 150 A

The is a soft-recovery ultra-fast Plastic Rectifier with solderable matte tin-plated terminals. It is suitable for use in high frequency rectification and free-wheeling application in switching mode converters and inverters.

.: Colour band denotes cathode end

.: Glass-passivated pallet chip junction

.: Ultra-fast reverse recovery time

.: Low forward voltage drop

.: Low switching losses, high efficiency

.: High forward surge capability

.: Solder dip 275°C maximum 10sec as per JESD 22-B106

.: UL94V-0 Flammability rating

UF5401-E3/54中文资料参数规格

技术参数

正向电压 1 V

反向恢复时间 50 ns

正向电流 3 A

最大正向浪涌电流（Ifsm） 150 A

正向电压Max 1 V

工作温度Max 150 ℃

工作温度Min 55 ℃

工作结温Max 150 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-201AD

外形尺寸

长度 9.5 mm

宽度 5.3 mm

高度 5.3 mm

封装 DO-201AD

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Power Management, Consumer Electronics, Commercial, Computers & Computer Peripherals, Communications & Networking

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买UF5401-E3/54

型号： UF5401-E3/54

制造商： Vishay Semiconductor 威世

描述：VISHAY UF5401-E3/54 快速/超快二极管, 单, 100 V, 3 A, 1 V, 50 ns, 150 A
