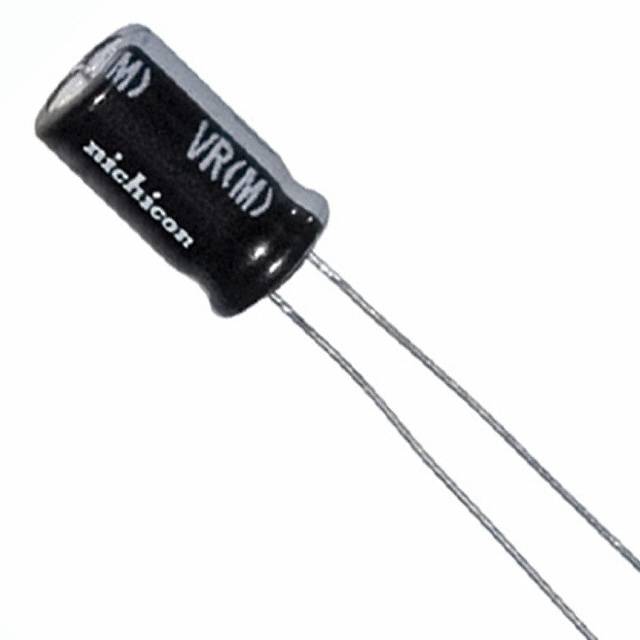

UVR1J100MDD图片1

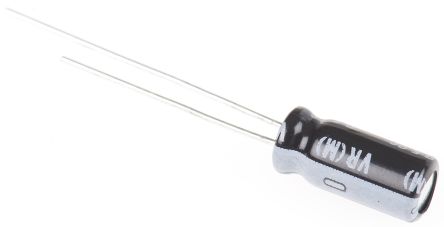

UVR1J100MDD图片2

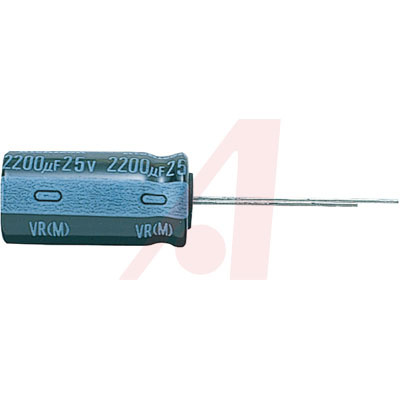

UVR1J100MDD图片3

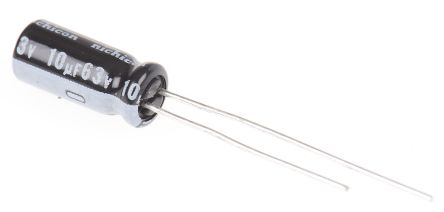

UVR1J100MDD图片4
UVR1J100MDD图片5
UVR1J100MDD图片6
UVR1J100MDD图片7
UVR1J100MDD图片8
UVR1J100MDD图片9
UVR1J100MDD图片10
UVR1J100MDD图片11
UVR1J100MDD图片12
UVR1J100MDD图片13
UVR1J100MDD图片14
UVR1J100MDD图片15
UVR1J100MDD概述

Nichicon VR 系列Nichicon VR 系列铝电解电容器是高可靠性电容器,额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。高可靠性 高波纹电流 长寿命,长达 2000 小时 无铅回流焊接 电容容差 % | 20 ---|--- 温度范围 ° C | -40 至 +85 泄漏电流 | 0.01 CV 或 3μA,以较大值为准 85ºC 条件下的预期寿命 | 2000 小时 ### 径向,85°C

VR 系列通用电解器

Nichicon VR 系列器是高可靠性电容器,额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。

### 特征与优势:

高可靠性

高波纹电流

长寿命,长达 2000 小时

无铅回流焊接

电容值高达 33000 μF

电容容差 % | 20

---|---

温度范围 ° C | -40 至 +85

泄漏电流 | 0.01 CV 或 3μA,以较大值为准

85ºC 条件下的预期寿命 | 2000 小时

UVR1J100MDD中文资料参数规格
技术参数

额定电压DC 63.0 V

工作电压 63 VDC

电容 10 µF

容差 ±20 %

产品系列 UVR

纹波电流 65 mA

纹波电流高频 65mA @120Hz

纹波电流低频 130mA @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 63 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

长度 11.0 mm

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 6000

寿命(小时) 2000h @85℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

UVR1J100MDD引脚图与封装图
UVR1J100MDD引脚图
UVR1J100MDD封装图
UVR1J100MDD封装焊盘图
在线购买UVR1J100MDD
型号: UVR1J100MDD
描述:Nichicon VR 系列 Nichicon VR 系列铝电解电容器是高可靠性电容器,额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。 高可靠性 高波纹电流 长寿命,长达 2000 小时 无铅回流焊接 电容容差 % | 20 ---|--- 温度范围 ° C | -40 至 +85 泄漏电流 | 0.01 CV 或 3μA,以较大值为准 85ºC 条件下的预期寿命 | 2000 小时 ### 径向,85°C
替代型号UVR1J100MDD
型号/品牌 代替类型 替代型号对比

UVR1J100MDD

Nichicon 尼吉康

当前型号

当前型号

UVR1J100MDD1TD

尼吉康

完全替代

UVR1J100MDD和UVR1J100MDD1TD的区别

UVR1J100MDA

尼吉康

完全替代

UVR1J100MDD和UVR1J100MDA的区别

UFW1J100MDD1TD

尼吉康

类似代替

UVR1J100MDD和UFW1J100MDD1TD的区别
