STMICROELECTRONICS ULQ2004A 双极晶体管阵列, 达林顿, NPN, 50 V, 500 mA, 1000 hFE, DIP
复合阵列,STMicroelectronics
达林顿晶体管功率提供高电压、高电流开关阵列,包含多个开路集电极复合晶体管对和一体式抑制二极管,用于电感性负载。 每个输出的高电流额定值为 500 mA 或更高。 输入是与输出相反的引脚,采用 IC 封装,用于简化应用板布局。 接口为标准逻辑电平,用于 TTL 或 CMOS。
欧时:
复合晶体管阵列,STMicroelectronics达林顿晶体管功率提供高电压、高电流开关阵列,包含多个开路集电极复合晶体管对和一体式抑制二极管,用于电感性负载。 每个输出的高电流额定值为 500 mA 或更高。 输入是与输出相反的引脚,采用 IC 封装,用于简化应用板布局。 接口为标准逻辑电平,用于 TTL 或 CMOS。### 达林顿晶体管驱动器
得捷:
TRANS 7NPN DARL 50V 0.5A 16DIP
立创商城:
七达灵顿阵列
艾睿:
Trans Darlington NPN 50V 0.5A 16-Pin PDIP Tube
安富利:
Trans Darlington NPN 50V 0.5A 16-Pin PDIP Tube
Chip1Stop:
Trans Darlington NPN 50V 0.5A 16-Pin PDIP Tube
TME:
Driver; darlington, transistor array; 500mA; 50V; Channels:7
Verical:
Trans Darlington NPN 50V 0.5A 16-Pin PDIP Tube
DeviceMart:
IC ARRAY SEVEN DARLINGTON 16 DIP
额定电压DC 50.0 V
额定电流 500 mA
针脚数 16
极性 NPN
击穿电压集电极-发射极 50 V
最小电流放大倍数hFE 1000 @350mA, 2V
直流电流增益hFE 1000
工作温度Max 105 ℃
工作温度Min -40 ℃
安装方式 Through Hole
引脚数 16

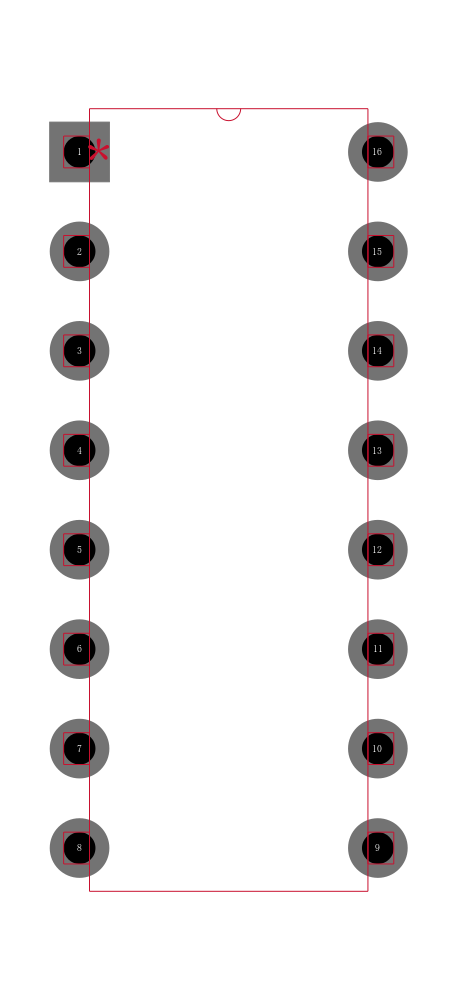

封装 DIP-16
长度 20 mm
宽度 7.1 mm
高度 5.1 mm
封装 DIP-16
工作温度 150℃ TJ
产品生命周期 Active
包装方式 Tube
制造应用 工业, 发光二极管照明, Industrial, 电机驱, LED Lighting, 电源管理, Power Management, Motor Drive & Control, Motor Drive & Control, Power Management, LED Lighting, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ULQ2004A ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
ULQ2003A 意法半导体 | 完全替代 | ULQ2004A和ULQ2003A的区别 |
ULQ2001A 意法半导体 | 完全替代 | ULQ2004A和ULQ2001A的区别 |
ULN2003AP 东芝 | 完全替代 | ULQ2004A和ULN2003AP的区别 |
